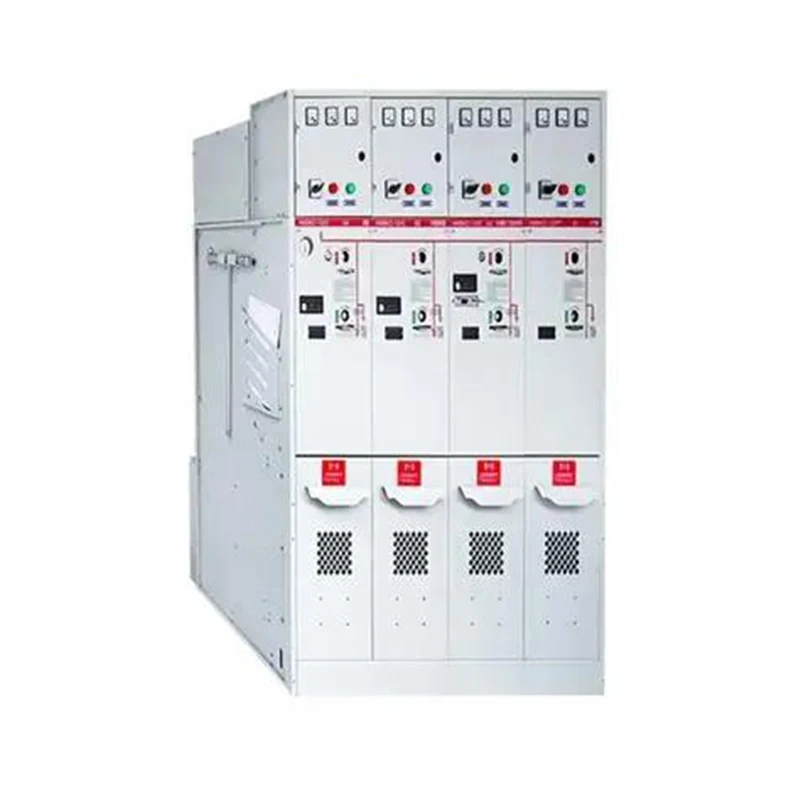

配電の状況では、リング本体 は、連続性、安全性、運用の柔軟性を確保する極めて重要な開閉装置アセンブリとして登場します。このコンパクトなカプセル化システムは、通常 11kV ～ 36kV の電圧を処理し、リング型配電トポロジ内のノードとして機能します。その設計により、複数の受信フィーダーと送信フィーダーが可能になり、長時間停止することなく負荷分散、障害分離、ネットワーク再構成が可能になります。公益事業および産業施設にとって、リングメインユニットは、スイッチング、保護、および計測機能を単一の設置面積に統合する、コスト効率が高く、メンテナンスの手間がかからないソリューションとして機能し、従来の空気絶縁開閉装置と比較して、空間的および土木工学的需要を大幅に削減します。

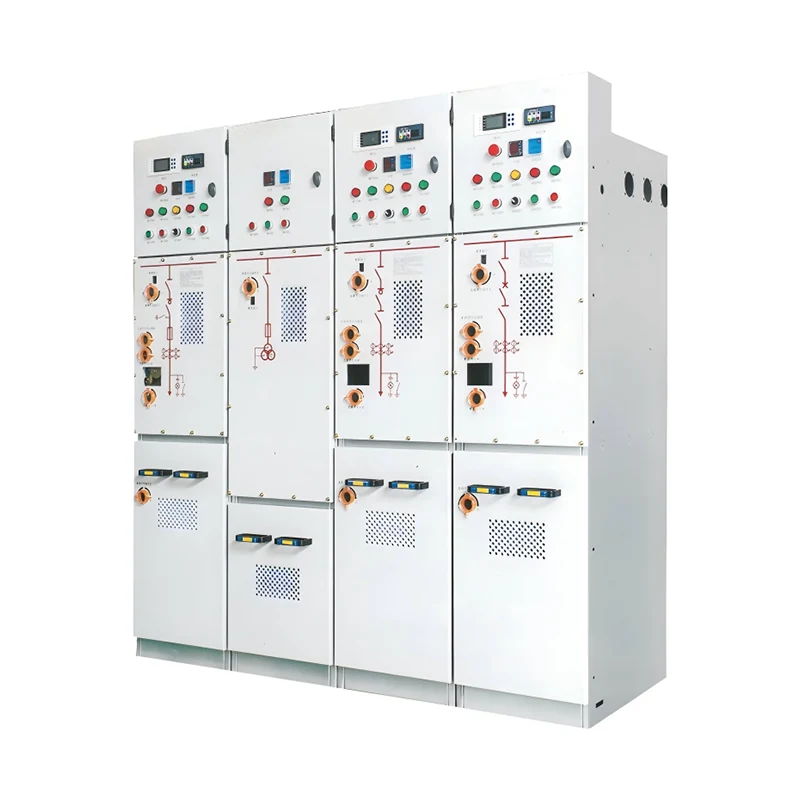

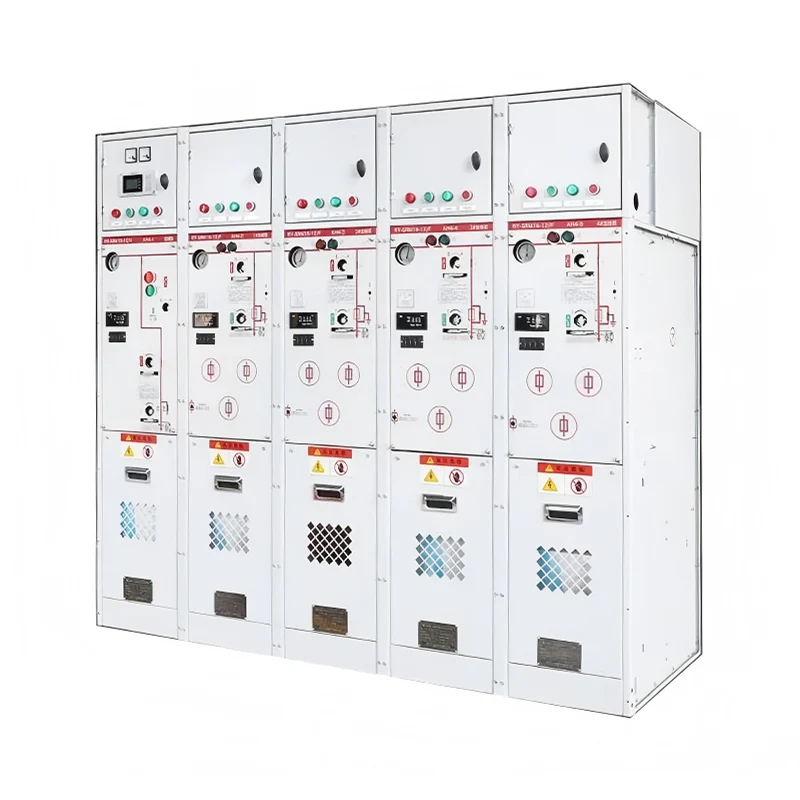

リング メイン ユニットは、2 つ以上のラジアル回路を閉ループに接続することで動作し、電力がどちらの方向にも流れることができます。通常の状態では、リングは電圧降下と負荷分散を管理するためにオープンポイントで分割されます。障害が発生すると、ユニットの保護デバイスが影響を受けるセグメントを自動的に隔離し、代替パスから供給を回復するようにリングが再構成されます。この固有の冗長性によりダウンタイムが最小限に抑えられ、最新のスマート グリッドの基礎となります。ジューセグリング本体の設計は、SF6 ガスや環境に優しい乾燥固体化合物などの高度な絶縁媒体を活用し、高い絶縁耐力と消弧能力を維持しながらコンパクトな寸法を実現します。

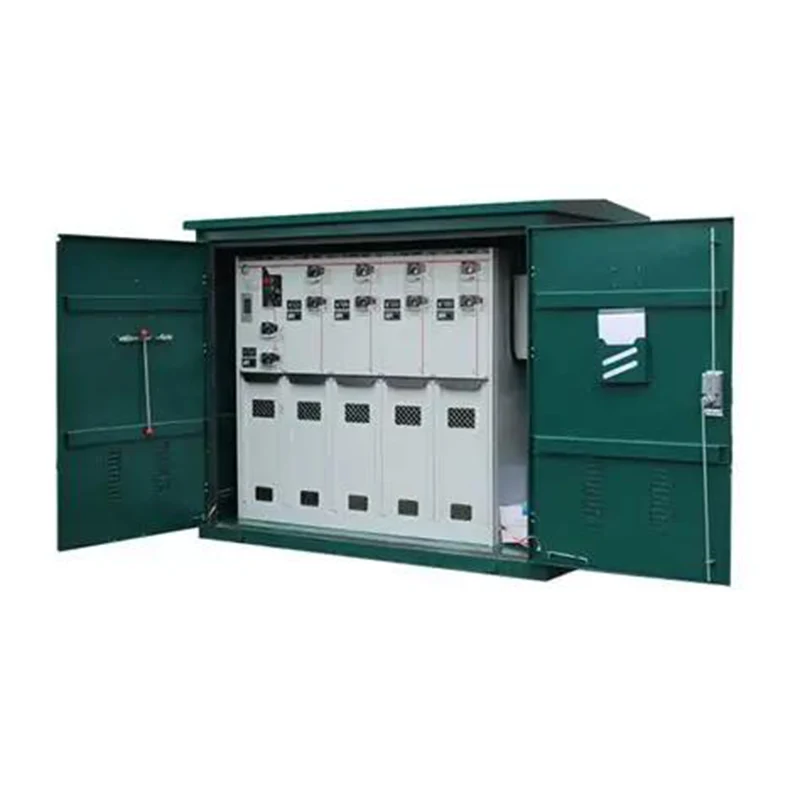

選択は、ネットワークの電圧レベル、障害レベル、必要なスイッチング パターンを定義することから始まります。住宅の地下配電の場合、3 方向構成の一般的な JUCEG リング メイン ユニットで十分です。2 つのリング スイッチ (負荷遮断スイッチ) と、ヒューズまたは回路ブレーカーを介して配電変圧器を保護する 1 つのティーオフです。産業用ループの場合は、電動アクチュエーターと SCADA 互換性を追加します。ユニットが浸水しやすい保管室に設置される場合は、水没定格を確認してください。 JUCEG は、水深 3 メートルで 72 時間テストされた IP68 密閉ユニットを提供します。短絡解析により、25kA/3s 定格が系統の予想される故障電流と一致していることが確認されています。絶縁プラグでキャップされた予備ウェイを備えた 4 ウェイまたは 5 ウェイ バスバー レイアウトを選択することで、将来の拡張ループを検討します。
元の設計に応じて後付けが可能です。モジュラーアクセサリコンパートメントを備えた JUCEG リングメインユニットは、アフターマーケットのモーターオペレーターとリモートターミナルユニット (RTU) を受け入れます。 4G LTEゲートウェイなどの通信モジュールを追加することで、遠隔切替、負荷電流監視、障害通過表示などが可能になります。ユニットに補助接点がない場合は、一次回路を中断することなく、外部ロゴスキー コイルまたは分割コア CT をケーブル終端にクランプできます。電圧測定には、容量性分圧器または LV コンパートメントの改造が利用可能です。 JUCEG エンジニアによるサイト調査により、安全なデータ伝送のための IEC 62351 などのサイバーセキュリティ規格への準拠を確保する最適なアプローチが特定されます。
安全性は、内部アーク発生中であっても外部に触れても安全な外装を提供する絶縁および接地された筐体から始まります。 IAC AFLR クラスに準拠してテストされた内部アーク故障封じ込めにより、ガスダクトとリリーフフラップが直接圧力を人員から確実に逃がします。各経路の視覚的な電圧インジケータにより、ケーブルにアクセスする前にデッド状態を確認できます。機械的インターロックにより、スイッチングエラーが防止されます。負荷遮断スイッチが開いていないと接地スイッチは閉じることができず、その逆も同様です。南京錠とキーロックの規定により、LOTOTO の手順が可能になります。 JUCEG 固体絶縁リングメインユニット設計は、エポキシ樹脂に埋め込まれた真空遮断器を使用することでガス関連のリスクを完全に排除し、ユニットを環境に優しく、ライフサイクル全体を通じてメンテナンスフリーにします。
