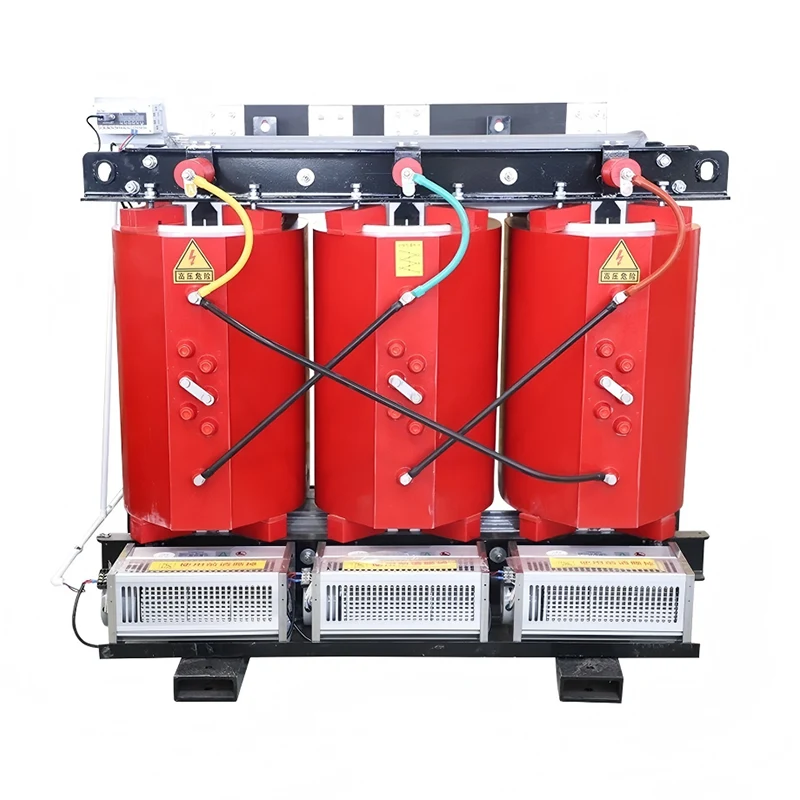

の動作原理トランス電磁誘導に基づいており、周波数を変えることなく、一次コイルと二次コイル間の磁気結合を通じて交流電圧、電流、インピーダンスの変換を実現します。
1次コイルに交流電流が流れると、鉄心に交流磁束が発生します。この変化する磁束が2次コイルを通過し、ファラデーの電磁誘導の法則により2次コイルに起電力が誘導され、1次側から2次側へエネルギー伝達が行われます。電圧変換の比率は、2 つのコイルの巻線比によって決まります。
このうち、U1 と U2 はそれぞれ 1 次側と 2 次側の電圧、N1 と N2 は対応するコイルの巻数です。 N2>N1 の場合、それは昇圧トランスです。逆に降圧トランスです。
プロセス全体では直接的な電気接続は必要なく、エネルギーは磁場を通じて伝達されます。したがって、変圧器にはシステムの安全性を高めるための電気絶縁機能も備えています。
