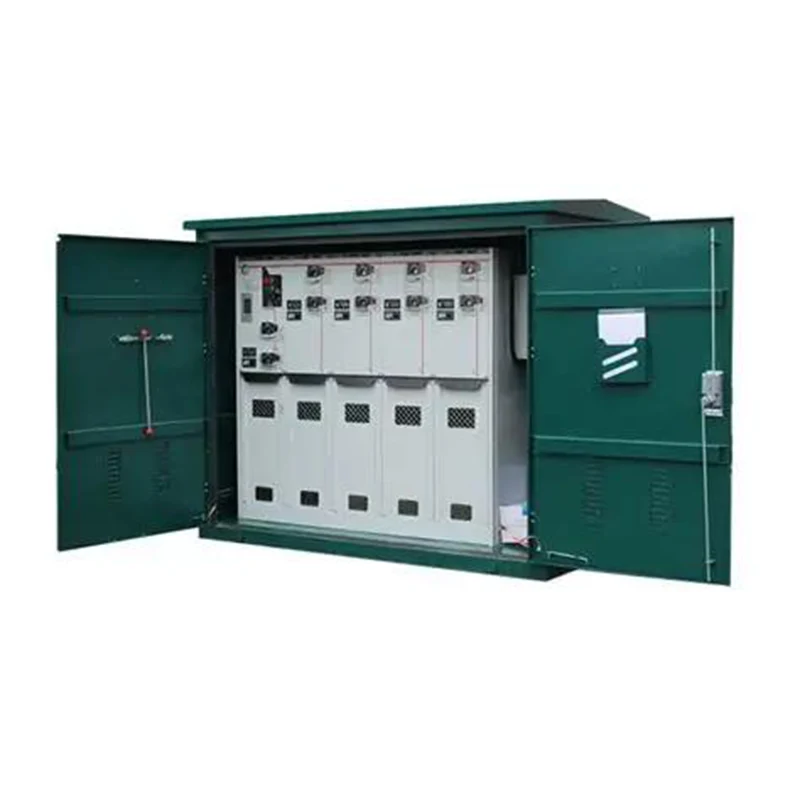

屋外ボックス型インテリジェントスイッチギヤ

JUCEG のカスタマイズされた屋外ボックス型インテリジェントスイッチギアは、屋外配電がスマートで頑丈で、非常に平穏であることを期待するユーザー向けに構築されています。それは、常に注意を払うことを要求せずに、天候がどんなものを投げても静かに対処する種類の装備です。私たちと提携して、今すぐお問い合わせを送信してください。

お問い合わせを送信

製品説明

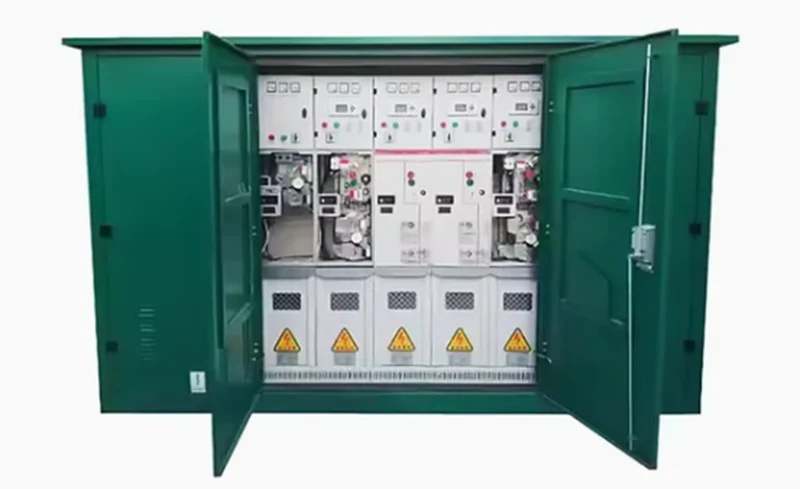

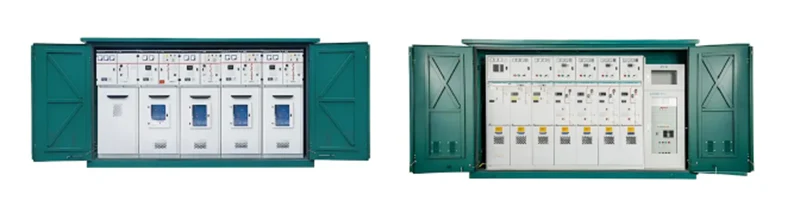

この耐候性アセンブリの内部構造は、スチールで区切られた個別のコンパートメントに編成されています。これらのコンパートメントには、バスバーチャンバー、負荷スイッチングまたは回路ブレーカーセクション、ケーブル終端ゾーン、動作機構ベイ、インターロックアセンブリ、低電圧制御コンパートメント、および専用の計量設備が含まれます。

各ゾーンは堅牢な鋼製バリアによって物理的に隔離されており、障害状態が隣接するセクションに波及することなく確実に封じ込められます。バスバーチャンバーは、屋外ボックス型インテリジェントスイッチギヤの上部領域を占めます。このチャンバーでは、主導体が開閉装置のラインナップ全体にわたる連続した水平方向に結合されます。この水平バス配置により、将来の拡張作業が簡素化され、最小限の手戻りで追加のパネルを統合できるようになります。全体として、エンクロージャの区画化されたレイアウトにより、動作の安全性と長期の保守性の両方が向上します。

Outdoor Box-Type Intelligent Switchgear

パラメータ

いいえ。	名前		ユニット	技術的要件
				ロードスイッチキャビネット	複合電気機器キャビネット
1	定格電圧		kV	12
2	定格周波数		Hz	50
3	定格電流		A	630	200
4	定格負荷遮断電流		A	630	630
5	定格短時間耐電流(RMS)		kA	20kA
6	定格短絡時間		S	3秒
7	定格ピーク耐電流		kA	50/63
8	ループ閉路遮断電流		A	630
9	定格ケーブル充電遮断電流		A	25
10	無負荷変圧器定格遮断電流		A	16
11	定格伝達遮断電流		A		1750
12	ヒューズの予想短絡遮断電流（RMS）		kA		63
13	接地スイッチの短時間耐電流/持続時間		kA	25kA/1s
14	定格電流遮断動作		毎回	≥200
15	機械的寿命		毎回	≧2000
16	SF6ガス年間漏洩率			1%以下
17	1min電源周波数耐電圧(RMS)	絶縁距離を越えて	kV	48
		フェーズ間	kV	42
		位相対グランド	kV	42
	雷インパルス耐電圧(ピーク)	絶縁距離を越えて	kV	85
		フェーズ間	kV	75
		位相対グランド	kV	75
18	スプリング作動機構			手動操作、電動にアップグレード可能
19	動作電圧		V	DC48VAC220V
20	外部絶縁沿面距離		mm/kV	20以上
21	開場時間差		MS	<5
22	閉店時間差		MS	<5
23	主回路抵抗		uΩ	<140
24	エンクロージャの保護レベル			IP4X

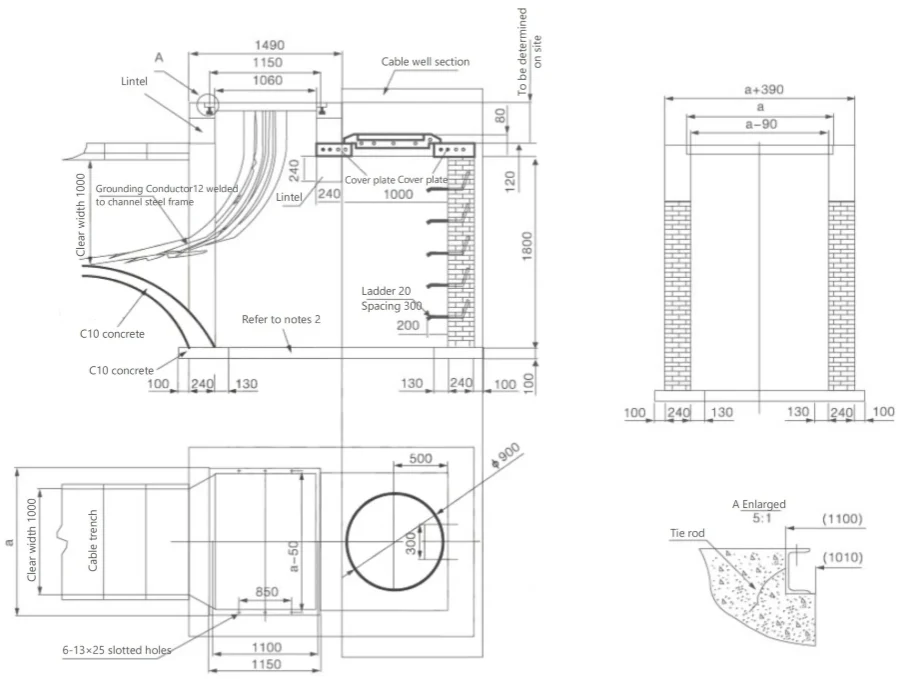

Outdoor Box-Type Intelligent Switchgear

低電圧インターロックコンパートメントは、アセンブリ全体の制御インターフェイスとしても機能します。このセクションでは、バネ式操作機構が機械式インターロックおよび明確な位置インジケーターと連携して、安全なスイッチングシーケンスをガイドします。追加オプションには、補助接点、シャントトリップコイル、緊急トリップアクチュエーター、容量性ライブラインディスプレイ、キーベースのインターロック、および電動操作ドライブが含まれます。チャンバーには、制御回路、記録計器、および保護リレーパッケージを収容するための十分なスペースも用意されています。特に、幅 750 mm 構成の屋外ボックスタイプインテリジェントスイッチギアには、 2 つの同一の低電圧ベイにより、設置面積を増やさずにアクセサリを大幅に拡張できます。ユニット内のこのデュアルチャンバー配置により、最も包括的に装備された分配スキームにも十分な容量が確保されます。

技術仕様:

- 定格電圧: 12 kV

- 定格電流: 630 A

・遮断容量：630A（20kA短絡耐量）

- 定格周波数: 50 Hz

- エンクロージャ保護レベル: IP4X

主な特徴:

省スペース: 従来のステーションより設置面積が 60% 小さい

プラグアンドプレイ: 事前に組み立てられたモジュールにより、取り付け時間を 70% 短縮します

Smart Ready: SCADA 統合用の内蔵通信ポート

耐久性: ステンレス鋼構造 (-25°C ～ +40°C で動作)

柔軟性: ブレーカー、PT、メーター、USP で構成可能

私たちの利点

低電圧インターロックコンパートメントは、このセクション内のアセンブリ全体の制御インターフェースとしても機能しますバネ式操作機構は、安全なスイッチングシーケンスをガイドする機械的インターロックおよび明確な位置インジケーターと連携して動作します追加オプションには、補助接点、シャントトリップコイル、緊急トリップアクチュエーター、容量性ライブラインディスプレイ、キーベースのインターロックおよび電動操作ドライブが含まれますチャンバーはまた、ハウジング制御回路、特に750mm幅構成の屋外ボックス型インテリジェントスイッチギアの記録計器および保護リレーパッケージ用の十分なスペースを提供します2 つの同一の低電圧ベイが付属しており、設置面積を犠牲にすることなくアクセサリを大幅に拡張できます。ユニット内のこのデュアルチャンバー配置により、最も包括的に装備された配電スキームにも十分な容量が確保されます。

Outdoor Box-Type Intelligent Switchgear
