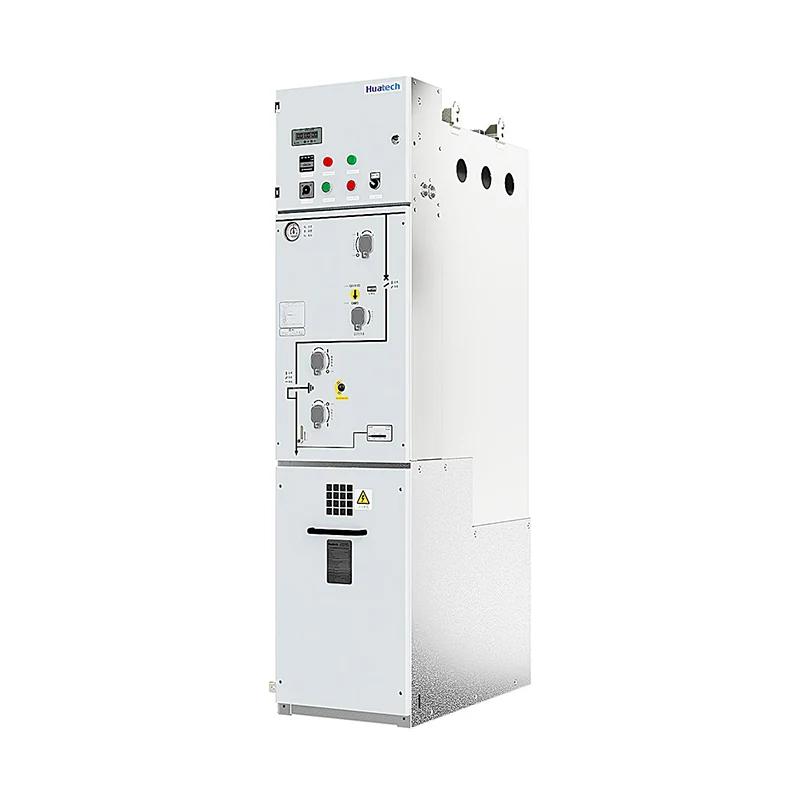

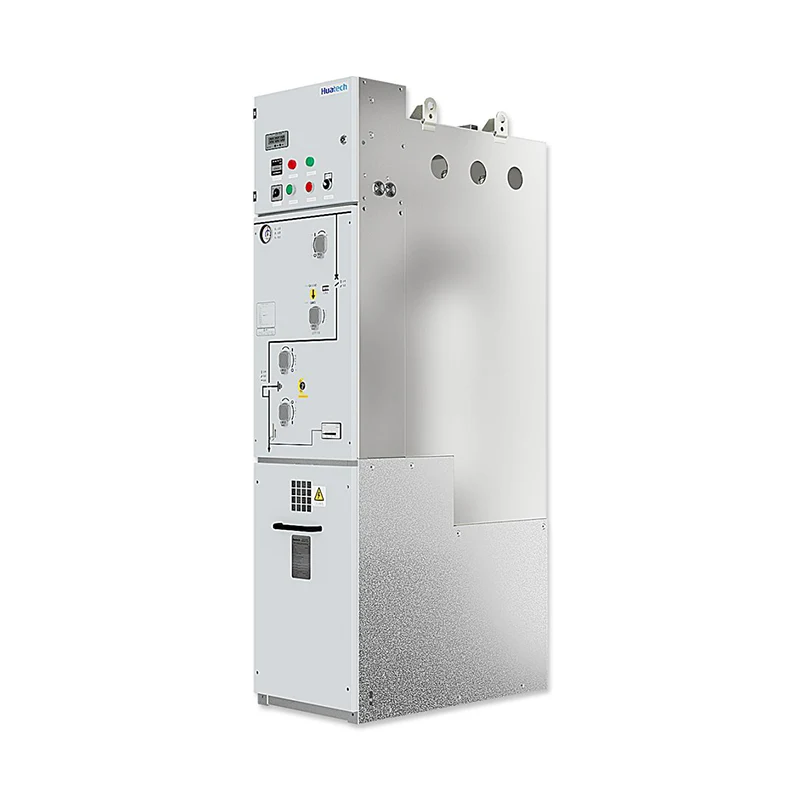

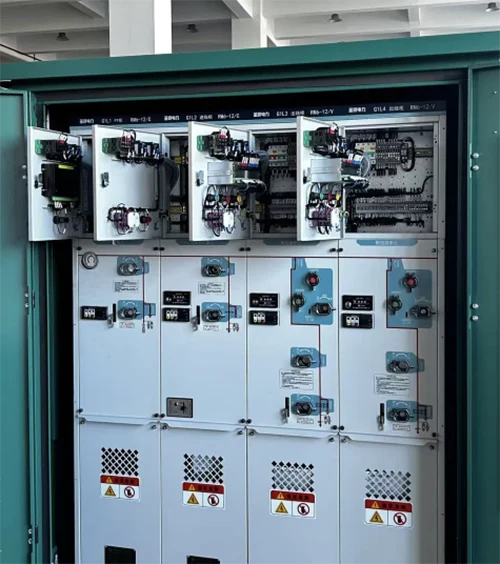

SM6 SF6 ガス絶縁小型 RMU

ほとんどの開閉装置は盛大に始まり、その後徐々に予定が詰まったメンテナンス スケジュールに移行します。最も不機嫌な瞬間に注意を払う必要がある種類のギアです。 SM6 Compact RMU は、まったく逆のアプローチを採用しています。この控えめな部隊は静かに到着し、指定された隅に収まり、その後 30 年以上にわたって目立った行動は何もしませんでした。ドラマやサービスコール、真夜中の慌てたトラブルシューティング、10年前に時代遅れになったスペアパーツを慌てて探す必要はありません。 SM6 SF6 ガス断熱コンパクト RMU は、外の世界が熱、湿気、粉塵のサイクルにさらされている間、独自の業務を行う密閉された SF6 チャンバーです。議会は承認を求めず、警報を鳴らしたり、書類を作成したりしません。これは魅力的な機器ではありませんが、まさにそれが重要なのです。

パラメータ

モジュール式アーキテクチャがアセンブリの中心にあるため、現場での過剰な準備をすることなく、柔軟な構成と簡単な設置が可能になります。完全に密閉された SF6 絶縁システムにより、湿気や汚染物質への内部暴露が排除され、信頼性の高い手動操作不要の操作が毎年実現されます。統合された機械的インターロックは、操作上の安全性の重要な層を提供し、スイッチングシーケンス中のミスステップを防ぎます。一方、高品位の内部コンポーネントにより、中電圧配電ネットワーク全体で安定した長期パフォーマンスが保証されます。SM6 SF6 ガス絶縁コンパクト RMU は、ロード ブレーク スイッチ、真空サーキット ブレーカー、ヒューズ保護スキーム、専用計量ユニットなどのさまざまな機能構成にも対応します。これにより、このコンパクトなソリューションは、静かな寿命という中核となる約束を損なうことなく、さまざまなアプリケーションの要求に適応できるようになります。

アプリケーション

リング メイン ユニット (RMU) は、小型変電所、変電所、都市配電ネットワーク、太陽光発電所、風力発電所、産業用配電システムで広く使用されています。

製品のインストール手順

インストール前の準備

SM6 SF6 ガス絶縁コンパクト RMU を配置する前に、砂や降水のない、穏やかで乾燥した天候で設置が行われていることを確認してください。相対湿度は 80% 未満に保つ必要があります。作業エリアは静電気防止防塵シートで覆い、床を清潔に保つ必要があります。ユニットを徹底的に検査します。 SF6 ガスの圧力と水分含有量が工場の仕様を満たしていることを確認します。すべての絶縁コンポーネントに亀裂や損傷がないか確認し、シールが損傷しておらず、ガスケットが再利用されていないことを確認します。基礎は、中心距離と高さの偏差が 10 ミリメートル以内、埋め込まれたボルトの中心の偏差が 2 ミリメートル以下で検査に合格する必要があります。コンクリートの強度を完全に硬化させて確認する必要があります。

インストール手順

適切なリギングとクレーンを使用して、密閉されたアセンブリを所定の位置に持ち上げます。垂直方向の位置合わせがメーカーの許容範囲内になるまでレベリング ボルトを調整します。工場出荷時の番号順に従ってキャビネットを固定し、校正されたトルク レンチを使用してすべてのボルトを締めます。ポイントごとに使用するシムは 3 枚以下とし、スタックの合計厚さは 10 ミリメートル未満にしてください。電気回路図に従って入力ケーブルと出力ケーブルを接続します。プラグイン終端の場合は、トラッキングを防ぐためにコンタクト ピンがブッシングの内側に完全に収まっていることを確認し、ストレス コーンが過度に圧縮されずにぴったりとフィットしていることを確認します。ガスコンパートメントに乾燥 SF6 を指定圧力まで充填し、リークチェックを実行します。すべての金属部品は信頼性の高い接地接続に接続する必要があります。シール溝はきれいで、傷がない必要があります。ガス側への移行を避けて、シーラントを慎重に塗布してください。溶接タンクでは通常、年間漏れ量が 0.5% 未満になります。最終試験には、絶縁抵抗測定、電源周波数耐電圧検証、3 ポジションスイッチ機械的インターロックの機能確認が含まれます。メーカーの許可および指示がない限り、ガスが充填されたチャンバーは決して開けないでください。機器室には、1 時間あたり 4 回以上の空気交換を伴う低レベル換気が備わっている必要があり、密閉されたエリアで作業する人員には SF6 および酸素検出モニターを携帯することが推奨されます。

ワークショップ

認定と資格

よくある質問

Q1: どのような保証が提供されますか?

標準保証は、試運転から 12 か月、または出荷から 18 か月のどちらか最初に発生する方で延長されます。ご要望に応じて延長期間も利用可能です。

Q2: スペアパーツの調達はどのくらい簡単ですか?

重要なスペアは地域の在庫に保管され、最も一般的なアイテムは 3 ～ 5 営業日以内に発送されます

Q3: 実際に必要な定期メンテナンスは何ですか?

圧力計とケーブル終端の目視検査を毎年実施 作動機構のチェックをスイッチング周波数に応じて数年ごとに実施

Q4: 負荷が増大した場合、このユニットを後から拡張することはできますか?

はい、モジュール式アーキテクチャにより、初期レイアウトでスペースが確保されていれば、最小限の手戻りでパネルを追加できます。

Q5: この機器にはどのような認証が付いていますか?

アセンブリには、関連する IEC 規格に準拠した ISO 9001 認証プラス型式試験レポートが保管されており、ご要望に応じて完全な文書を入手可能です
