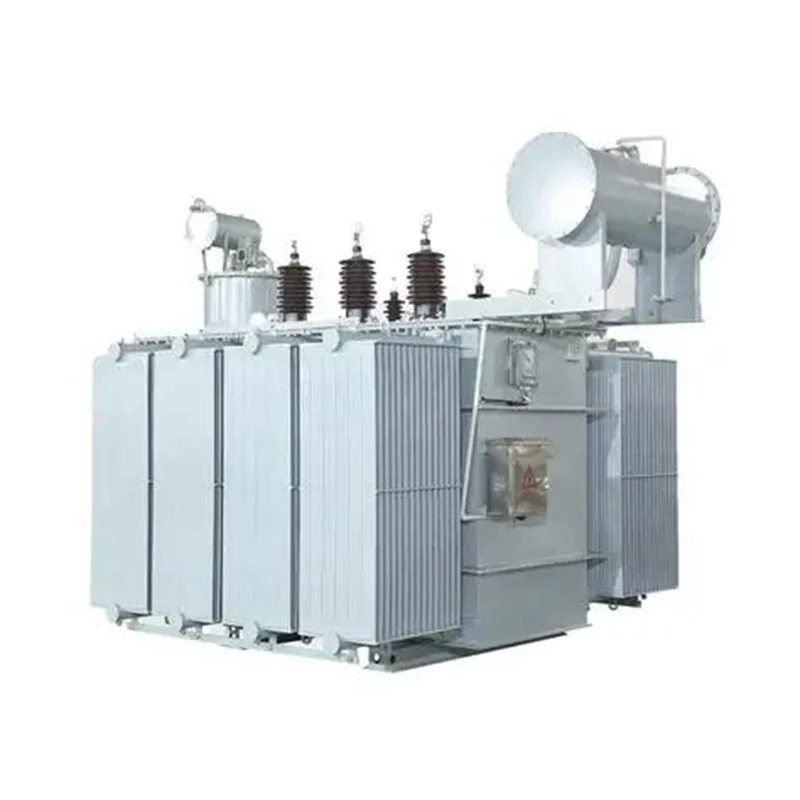

OLTC油入変圧器

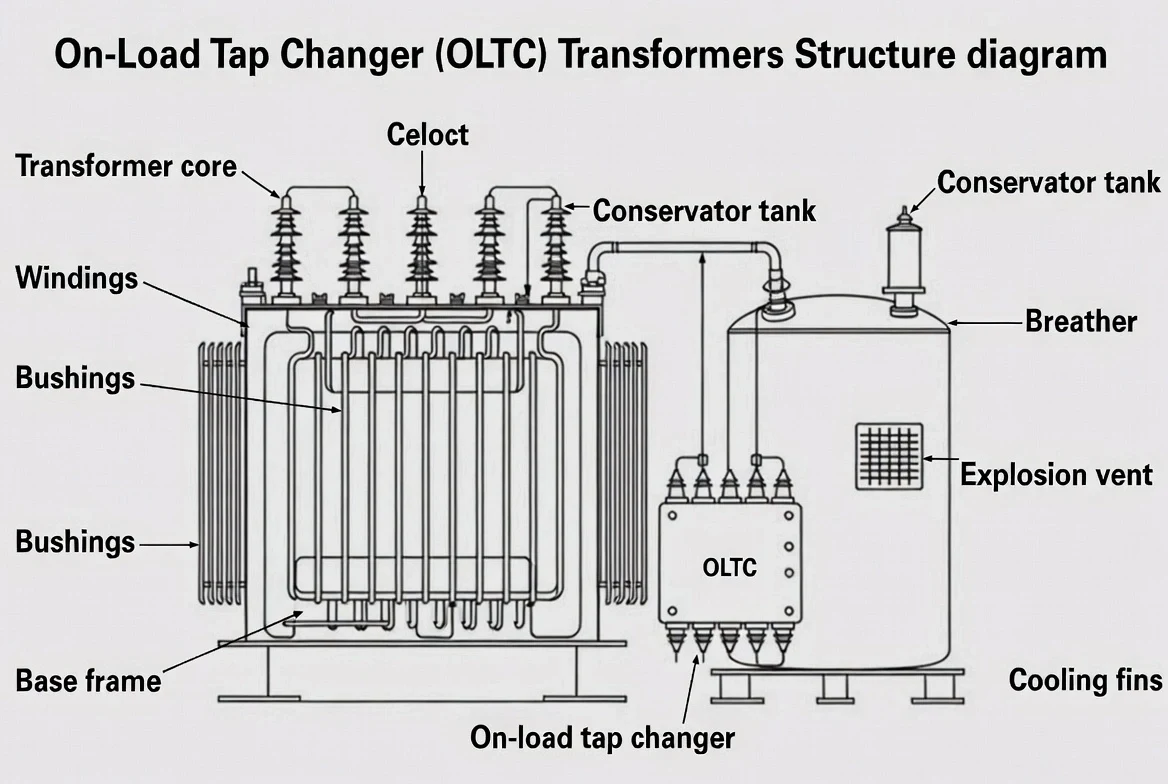

プロの高品質 JUCEG OLTC 油入変圧器メーカーとして、当社は最高のアフターサービスを提供します。OLTC を使用すると、負荷時に変圧器のタップ位置を変更し、出力電圧を調整できます。これは、電力網内の電圧変動が大きい地域や負荷が頻繁に変化する産業シナリオなど、安定した電圧供給が必要な状況で特に重要です。 OLTC油入変圧器は、絶縁媒体として変圧器油を使用しているため、絶縁強度が高く、巻線間および巻線と接地された鉄心・油タンク間の電圧を効果的に絶縁し、短絡放電を防止します。変圧器油は絶縁媒体としての役割だけでなく、放熱の役割も果たします。変圧器の動作時に発生する熱を吸収し、対流により油タンク壁に熱を伝え、油タンク壁を通して空気中に放熱することで、変圧器の温度を許容範囲内に保ちます。鉄心は通常、渦電流損失と磁気ヒステリシス損失を低減するために、ケイ素鋼板を積層して作られています。巻線は銅またはアルミニウムの線を巻いて作られ、高圧巻線と低圧巻線に分けられ、電磁誘導によって入力電気エネルギーをさまざまな電圧レベルの出力電気エネルギーに変換します。

OLTC 変圧器が実際にどのように動作するか

動作原理

OLTC は、変圧器巻線の異なる点に接続されたタッピングを切り替えることによって動作します。

タップを変更するたびに次のようになります。

1. 負荷電流は、遷移抵抗またはリアクトルを介して一時的に転送されます。

2. アーク放電は絶縁されたスイッチング チャンバー内で制御されます。

3. 出力電圧は供給を中断することなく調整されます。

この制御されたプロセスにより、負荷が大きく変化しても安定した電圧レギュレーションが保証されます。

標準的な電圧制御範囲

ほとんどの OLTC 変圧器は次の機能を備えています。

・±10%の電圧レギュレーション

· 1.25% または 1.5% のステップ サイズ

· 変圧器の設計に応じて 17 ～ 33 のタップ位置

「OLTC 油入変圧器」これらのパラメータは、ネットワーク計画の調査と送電線または配電線に沿った予想される電圧降下に基づいて選択されます。

高電圧および電力ネットワークにおける OLTC

OLTC 変圧器は以下の分野で広く導入されています。

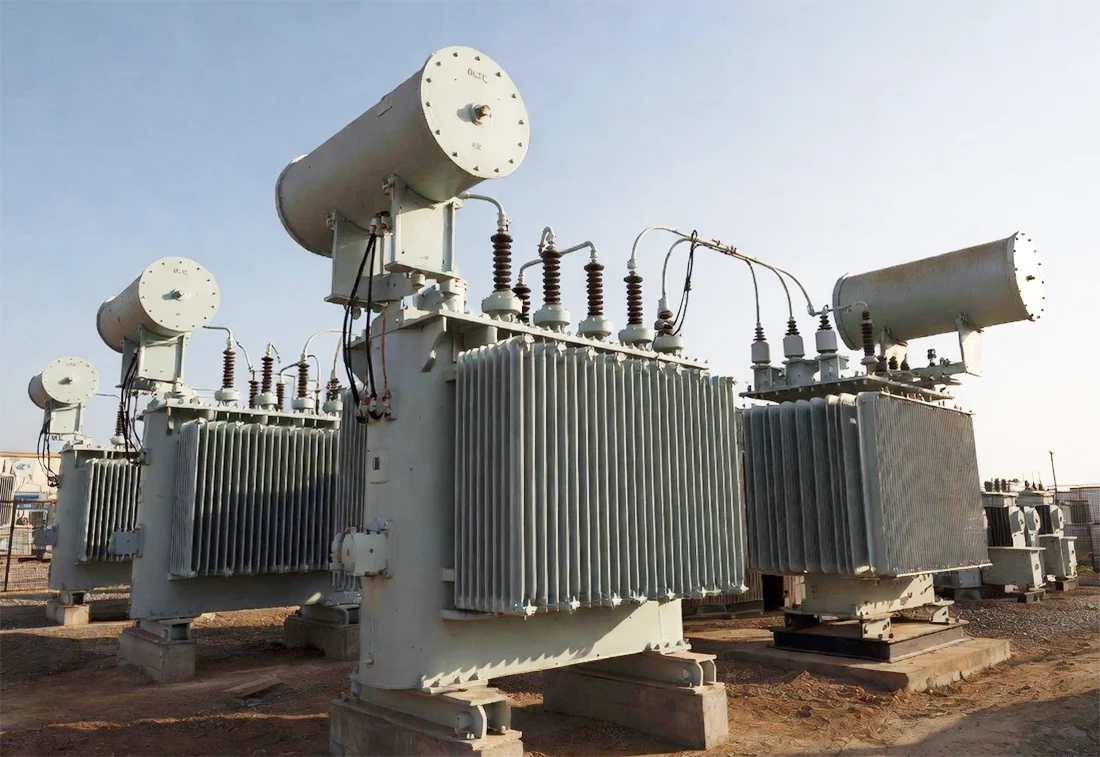

・送電変電所（110kV～765kV）

· 発電センターと負荷センター間の相互接続ポイント

· 需要が変動する産業プラント

・再生可能エネルギー用系統連系変圧器

これらの電気システムでは、OLTC 油入変圧器が電圧を安定させ、技術的損失を軽減し、商用電圧制限への準拠を保証します。

応用シナリオ

送配電ネットワークでは、OLTC 油入変圧器が電圧を調整し、電気エネルギーの品質を保証するために使用されます。特に長距離送電や電力網の電圧変動が大きい地域では、電圧調整機能が特に重要です。鉄鋼、化学、製紙など、安定した電圧供給が必要な工業生産現場に最適です。これらの産業の機器には電圧安定性に対する高い要件があり、OLTC 油入電源変圧器はそのニーズを満たすことができます。太陽光や風力などの再生可能エネルギーシステムでは、不安定な電力出力を電力網と同期させるためにOLTC油入変圧器が使用されます。不安定な電力出力を管理し、再生可能エネルギー システムと従来の電力システムの相互接続を確保するのに役立ちます。
