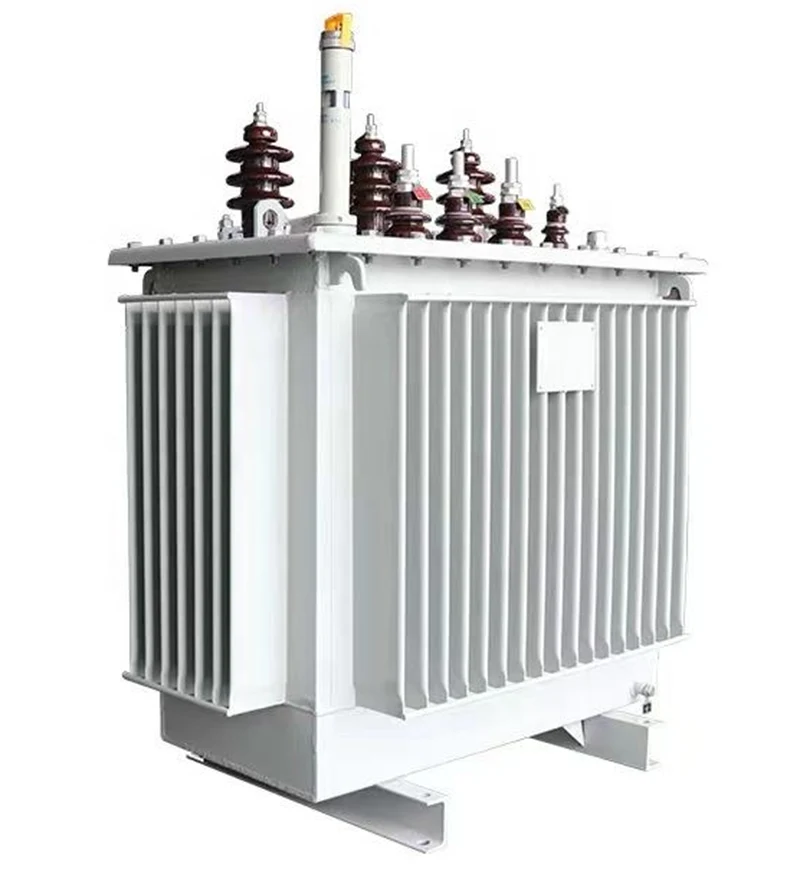

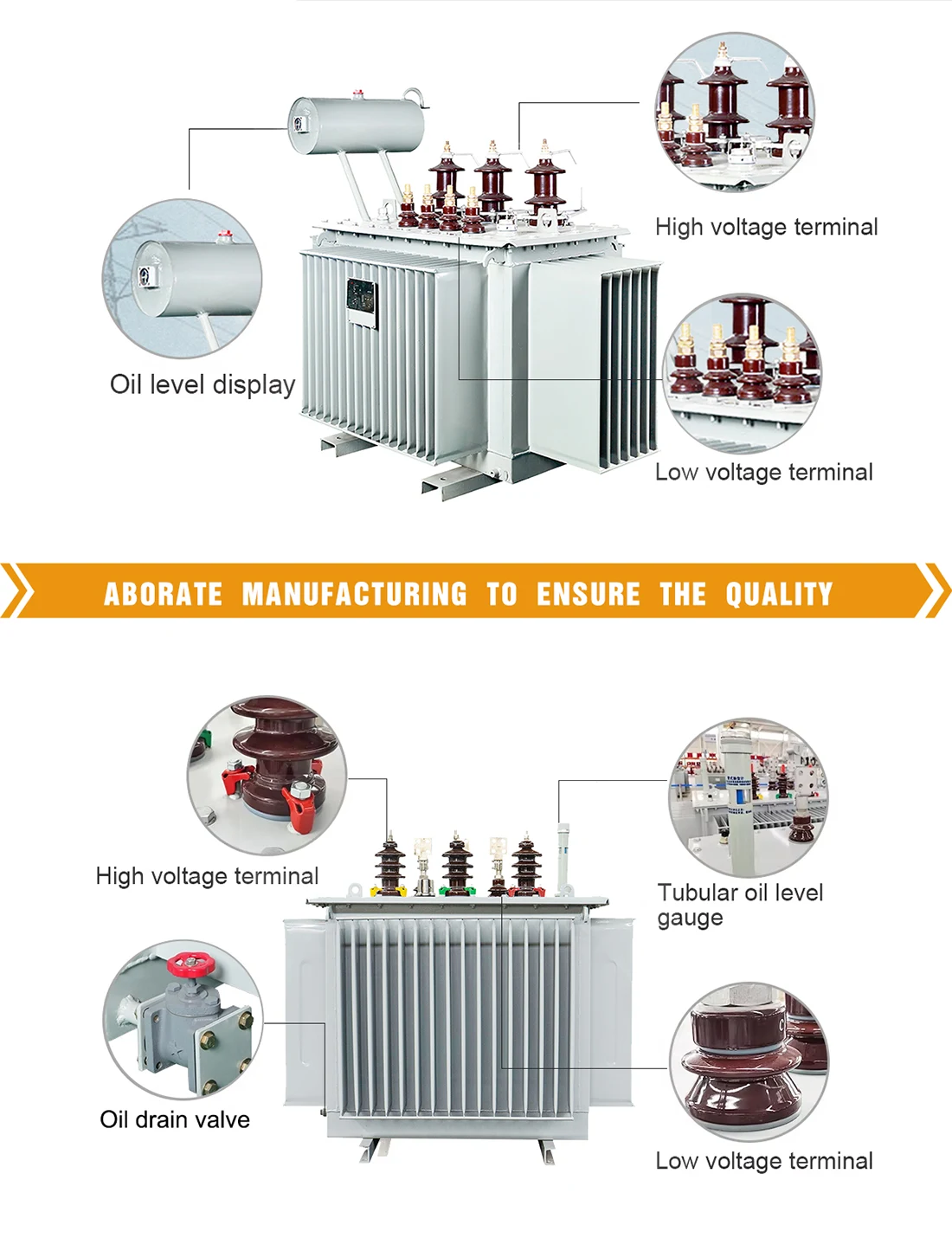

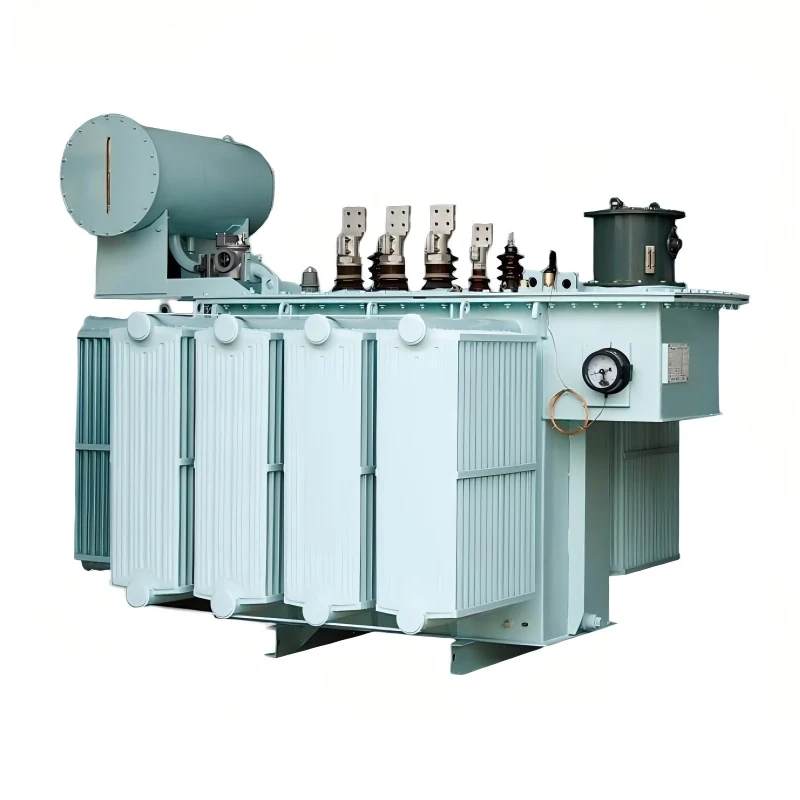

35kV三相油入変圧器

パラメータ

詳細・仕様

定格電力

500kVA～20,000kVA

入力電圧

33kV / 35kV

出力電圧

0.4kV / 0.69kV / 1kV

定格周波数

50Hz/60Hz

容量

1000L～12000L

冷却方法

ONAN（自然油冷）/ONAF（油空冷）

インピーダンス電圧

4%～6%

負荷損失

< 2 W/kVA

短絡損失

≤ 2%

周囲温度

-5 °C ～ 40 °C (高温バージョンは耐高温設計をサポート)

重さ

2000kg～25,000kg

外形寸法

電源モデルに応じてカスタマイズ: 2.0m x 3.5m x 6.0m

断熱レベル

F級(155℃)/H級(180℃)

耐震性

耐震等級8、複雑な地質環境にも対応

騒音レベル

≤ 65 dB (低騒音設計、都市部および工業地域に適しています)

省エネ性能

国際的なエネルギー効率基準を満たし、エネルギー消費を削減する効率的な設計

長期安定性

高品質のコンポーネントにより、安定した動作と低い故障率が保証されます

認証基準

ISO認証規格

評価済み

容量
kVA

電圧の組み合わせとタップ範囲

ベクター

グループ

負荷損失

kW

負荷損失

kW（75℃）

無負荷

現在 ％

短絡

インピーダンス%

高電圧
kV

高電圧

タッピング範囲

低電圧

kV

30

6

6.3

10

10.5

±5

±2×2.5%

0.4

ダイナ11

Yyn0

0.1

0.63

1.50

4.0

50

0.13

0.91

1.30

63

0.15

1.09

1.20

80

0.18

1.31

1.20

100

0.20

1.58

1.10

125

0.24

1.89

1.10

160

0.28

2.31

1.00

200

0.34

2.73

1.00

250

0.40

3.20

0.90

315

0.48

3.83

0.90

400

0.57

4.52

0.80

500

0.68

5.41

0.80

630

0.81

6.20

0.60

4.5

800

0.98

7.50

0.60

1000

1.15

10.30

0.60

1250

1.36

12.00

0.50

1600

1.64

14.50

0.50

2000

1.94

18.30

0.40

5.0

2500

2.29

21.20

0.40

3150

2.81

26.66

0.40

側面

33kV配電変圧器

35kV配電変圧器

公称電圧

33kV (多くの IEC ベースのシステムで一般的)

35kV (多くの場合、IEC 規格における最高の機器電圧 Um)

機器の最高電圧 (Um)

最大36kV

36 ～ 40.5kV (動作マージンを提供)

共通使用

一次または二次配電で使用（例：132/66kV から 33kV、または 33kV から 11/0.4kV に降圧）

公称電圧 35kV のネットワークでも同様に使用 (中国とアジアの一部で一般的)

代表的な定格

500kVA～20MVA+、油浸式または乾式

ほぼ同じ評価とタイプ

断熱材と BIL

雷衝撃耐性約170～200kV

若干高め、35kVクラスに匹敵

規格

IEC60076、IEEE/ANSI;インド、イギリス、中東、アフリカで一般的

IEC60076(Um=36kVクラス);中国および一部のアジア地域で使用されている

アプリケーション

都市/地方の変電所、工場、商業施設、再生可能エネルギーの昇圧/降圧

35kVで標準化されたグリッドに同じアプリケーションを適用

物理的なサイズとコスト

35kV ユニットに非常に似ています

断熱レベルが高いため、わずかに大きいか高価になります

効率と損失

終日の効率性と低損失を実現するために最適化されています

同じ効率重視
