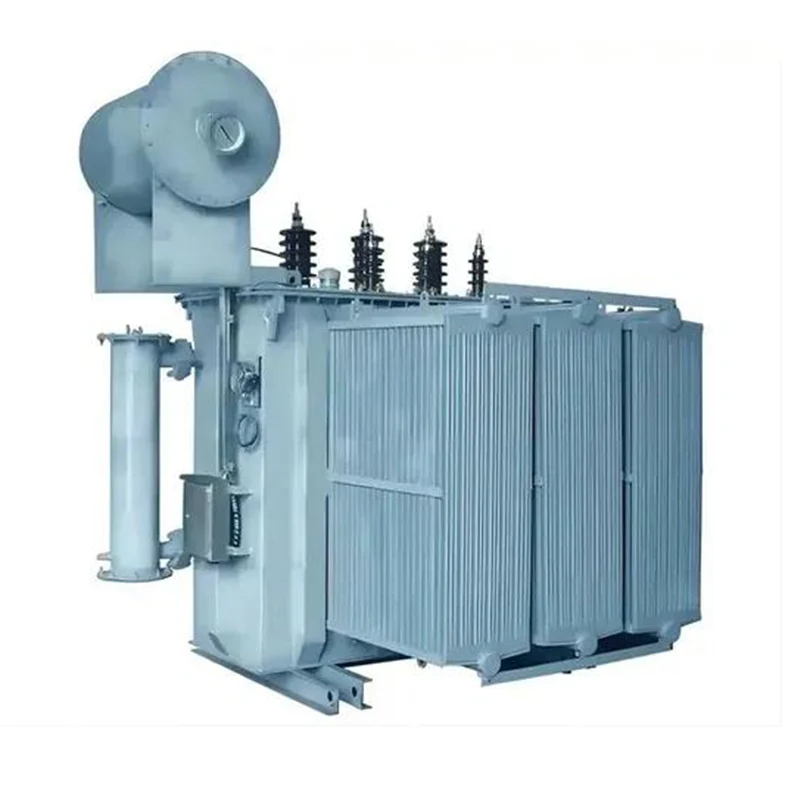

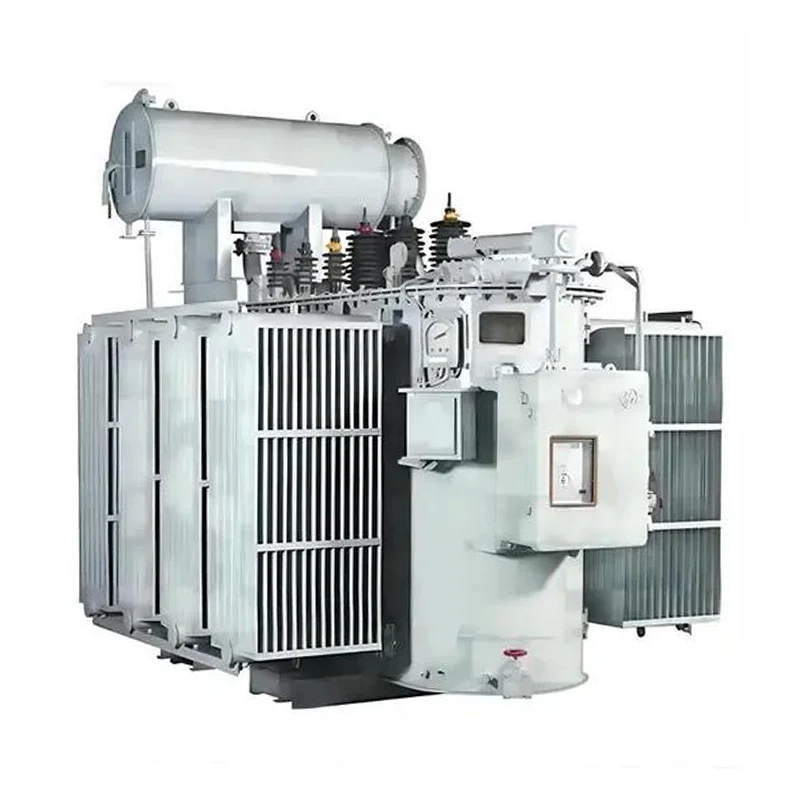

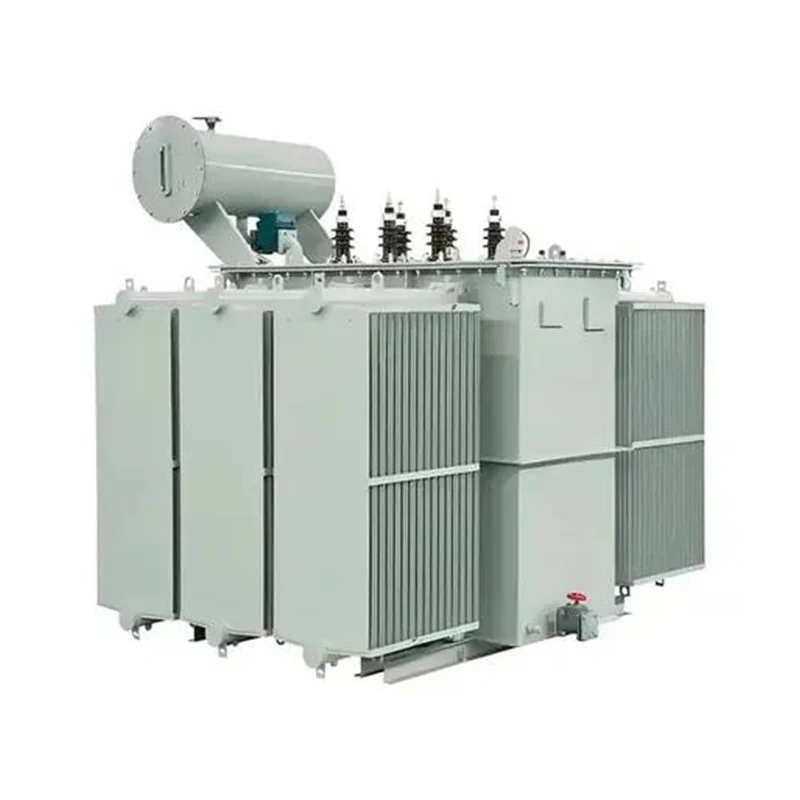

アモルファス合金コア油入変圧器

JUCEGはアモルファス合金コア油入変圧器の専門メーカー・サプライヤーです。アモルファス合金変圧器の最大の利点は、無負荷損失を大幅に低減できることにあります。テストにより、アモルファス合金の鉄損は通常、ケイ素鋼の鉄損よりも 70% ～ 80% 低いことが示されています。この損失の削減は、エネルギーの無駄を直接削減し、電力資源への圧力を軽減し、省エネと環境保護における世界的な取り組みに貢献します。

お問い合わせを送信

製品説明

プロの高品質JUCEGアモルファス合金コア油入変圧器メーカーとして、最高のアフターサービスを提供します。アモルファス合金は、鉄、ホウ素、シリコンなどの元素を急冷して作られます。原子配列が乱れており、高い飽和磁気誘導、低い保磁力、高い抵抗率を持っています。着磁および消磁プロセスの消費エネルギーは極めて低いです。アモルファス合金心油入変圧器の鉄心は単枠または三相5列巻線構造を採用しており、高い機械的強度と優れた耐震性能を備えています。油入設計は変圧器油の循環を利用して熱を除去するため、放熱効率が高く、全負荷動作の要件を満たすことができます。波形のオイルタンク構造により放熱面積を増やすと同時に機械的強度も向上し、過酷な環境にも適応します。すべての製品には温度センサー、油面と油温のオンライン監視システムが装備されており、データは遠隔から送信できるため、故障警告とインテリジェントな管理が可能になります。

Amorphous Alloy Core Oil Immersed Transformer

主な特長

アモルファス合金は、新世代の省エネ材料です。それらの原子は規則性のないアモルファス構造に配置されており、磁化と消磁の効率が向上します。鉄片は非常に薄く、わずか約0.025ミリメートルで、従来のケイ素鋼板よりもはるかに薄いです。アモルファス合金コアを変圧器に使用すると、高い飽和磁気誘導、低損失、低励磁電流、安定した温度性能が得られます。アモルファス金属変圧器は、低い無負荷損失、優れた短絡抵抗、高度な構造設計、省エネ性能、および重大な環境上のメリットを備えており、アモルファス合金コア油入変圧器は最新の省エネ電力システムにとって最適なソリューションの 1 つとなっています。

Amorphous Alloy Core Oil Immersed Transformer

パフォーマンスパラメータ

評価済み容量 (kVA)	電圧グループ		ベクトルグループ	損失(W)		無負荷現在（％）	インピーダンス電圧（％）	境界次元 (長さ×幅×高さ、mm)	重量(kg)
評価済み容量 (kVA)	高圧 (kV)	LV(kV)	ベクトルグループ	無負荷損失(W)	負荷損失(W)	無負荷現在（％）	インピーダンス電圧（％）	境界次元 (長さ×幅×高さ、mm)	重量(kg)
30	11 10.5 10 6.3 6	0.4	ダイナ11 または Yyn0	33	600	1.5	4	920×850×830	410
50				43	870	1.2		1040×780×870	520
63				50	1040	1.1		1010×810×880	570
80				60	1250	1.0		1060×830×910	640
100				75	1500	0.9		1140×830×860	750
125				85	1800	0.8		1110×880×950	830
160				100	2200	0.6		1130×880×1000	940
200				120	2600	0.6		1240×900×1020	1090
250				140	3050	0.6		1290×900×1070	1250
315				170	3650	0.5		1380×840×1110	1470
400				200	4300	0.5		1420×920×1250	1710
500				240	5150	0.5	4.5	1360×1040×1180	1990
630				320	6200	0.3		1530×1120×1310	2390
800				380	7500	0.3		1880×1210×1360	2760
1000				450	10300	0.3		2040×1520×1360	3240
1250				530	12000	0.2		2140×1520×1430	3820
1600				630	14500	0.2		2260×1540×1500	4620
