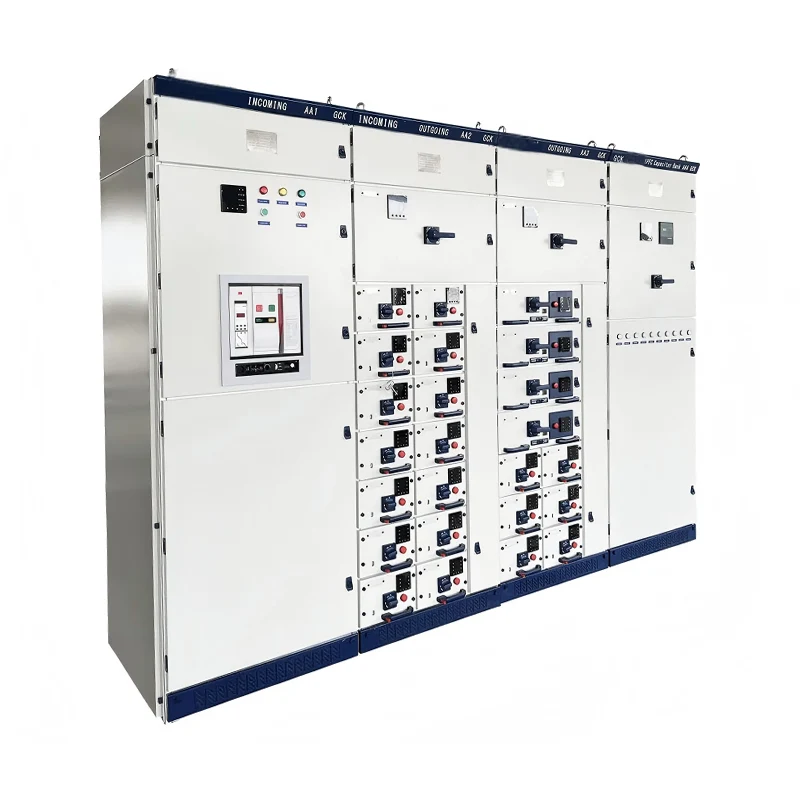

GCS 低電圧引込式開閉装置

JUCEG は、GCS 低圧引出式開閉装置の供給を専門とするメーカーおよびサプライヤーです。GCS 低圧引出式開閉装置は電力需要家に広く採用されており、三相 AC 周波数 50 (60) Hz、定格使用電圧 380V (400V、660V)、定格電流 300V の発電および電力供給システムにおける配電、電動機の集中制御、無効電力補償などに適しています。 4000A 以下。GCS 低電圧引き出し式スイッチギヤは、大規模発電所、石油化学システム、およびコンピュータ インターフェイスに対する高度な自動化レベルと要件を備えたその他の場所で広く使用されています。周波数50(60)Hz、定格使用電圧380V(400V、660V)、定格電流4000A以下の三相交流電力の低圧配電装置として、配電用の発電・供給システムや電動機の集中制御、無効電力補償などに使用され重要な役割を果たしています。

技術仕様

定格電圧：主回路AC380V（400V、660V）、補助回路AC220V、380V（400V）、DC110V、220V。

定格周波数:50(60)Hz。

定格絶縁電圧：660V（1000V）。

定格電流: 水平バス ≤ 4000A、垂直バス (MCC) 1000A。

バスの定格短期耐電流: 50kA、80kA (1s)。

バスの定格ピーク耐電流: 105kA、176kA (0.1s)。

電源周波数試験電圧：主回路2500V/1分、補助回路1760V/1分（資料によっては2000V/1分と記載されているものもあります）。

開閉装置の種類: 引出し式と固定式

引出し式開閉装置と固定開閉装置は、電力システムのさまざまな状況での応用を可能にする独特の特性を備えています。 GCS 低電圧引き出し式開閉装置は、変動要因と簡単な到達が非常に重要な用途向けに作られています。これらのシステムでは、システム全体に影響を与えない特定のコンポーネントを 1 回だけ取り外すことができるため、メンテナンスとアップグレードのプロセスが簡素化されます。このタイプの開閉装置は、ダウンタイムを可能な限り回避する必要があるため、複雑な電力システムに適しています。一方、固定スイッチギアは一貫して耐久性が高く、安価です。ただし、資産の保守がまれで設備の更新需要が低い地域を対象としています。これらは、比較的制約の多いソリューションを提供します。これは、特定の限られた設置環境では必須です。

上位 3 つの検索結果を確認すると、これらのタイプの開閉装置を区別するいくつかの重要な技術パラメータに焦点を当てた傾向が検索から現れました。

· アクセシビリティ: 引き出し可能なユニットに関する主な懸念事項は、ユニットに簡単にアクセスできることであり、これにより、稼働時間の要件が高いシステムの場合に、コンポーネントのメンテナンス、修理、交換が簡単かつ迅速に行えるようになります。

· コスト: ただし、構造が単純でメンテナンスの必要性が低いため、固定開閉装置は安価であるため、特にコストを考慮すると固定開閉装置が好まれます。

· サイズ: 固定開閉装置のコンパクトな性質は、空間配置が懸念される状況における主な利点としても示されています。

GCS 引き出し式開閉装置はどのように機能しますか?

1.全体的な機能と構成:

GCS 低電圧引込み式開閉装置は、定格動作電圧 380V (400V および 660V に拡張可能)、定格電流最大 4000A (改良版では 6300A に達する可能性あり) の三相 AC 配電装置です。その中核機能には、配電、電動機の集中制御、無効電力補償が含まれます。発電所、石油化学産業、冶金、繊維、高層ビル、その他の産業の配電システムで広く使用されています。

2.モジュラー引き出し設計:

スイッチキャビネットは引き出し式構造を採用しています。各引き出しは独立した機能ユニットであり、高さモジュールは 160 mm です。 GCS 低圧引出式開閉装置は、1/2 ユニット、1 ユニット、1.5 ユニット、2 ユニット、3 ユニットの 5 つのサイズ シリーズに分かれています。引き出しの高さは調整できますが、幅と奥行きは固定されており、同じ機能ユニットであれば互換性があります。引出しパネルには「開」「閉」「テスト」「引出し」などの位置表示灯が付いており、また誤操作を防止するメカニカルインターロック装置も付いています。引き出しは、スライド スロットとスライド ブロック構造によって前方に押し出され、スプリング リミット ロック装置により安定性が向上し、コンポーネントの過熱や引き出しの取り外しが防止されます。

3.多目的室の隔離とバスバーの配置:

キャビネットは機能ユニット室、バスバー室、ケーブル室に分かれています。各部屋は厳密に隔離されており、障害の拡大を防ぎます。機能ユニット室はドロワユニットを収納し、バスバー室は横バスバーを配置し、ケーブルルームはケーブルの上下の出入りを実現します。横母線を筐体背面に水平に配置することで耐電力性を高め、主回路の高い短絡強度を実現しています（動的安定電流は76kAに達します）。垂直バスバーの定格電流は 1000A (MCC キャビネットの場合) で、大容量配電の要件を満たします。

4.電気接続とアダプターの設計:

プラグインとアダプター: ドロワーの入力ラインと出力ラインは、信頼性の高い接触を確保するために、現在のサイズに応じて異なる数のプラグイン コンポーネントのストリップ構造を使用します。 1/2 ユニット ドロワーは、バックプレート タイプの ZJ-2 タイプ アダプターを介してケーブル コンパートメントに接続されます。ユニット引き出し部はZJ-1形アダプターのロッドタイプまたはチューブタイプの構造を採用し、温度上昇を抑え信頼性を向上させています。 GCS 低電圧引き出し式開閉装置のケーブル コンパートメント設計は、上部と下部の両方の入出力ラインをサポートします。ゼロシーケンス変流器はコンパートメント内に配置されているため、設置とメンテナンスが簡単です。コンパートメントの幅は、さまざまなケーブル数量要件に合わせて 240mm または 440mm から選択できます。
