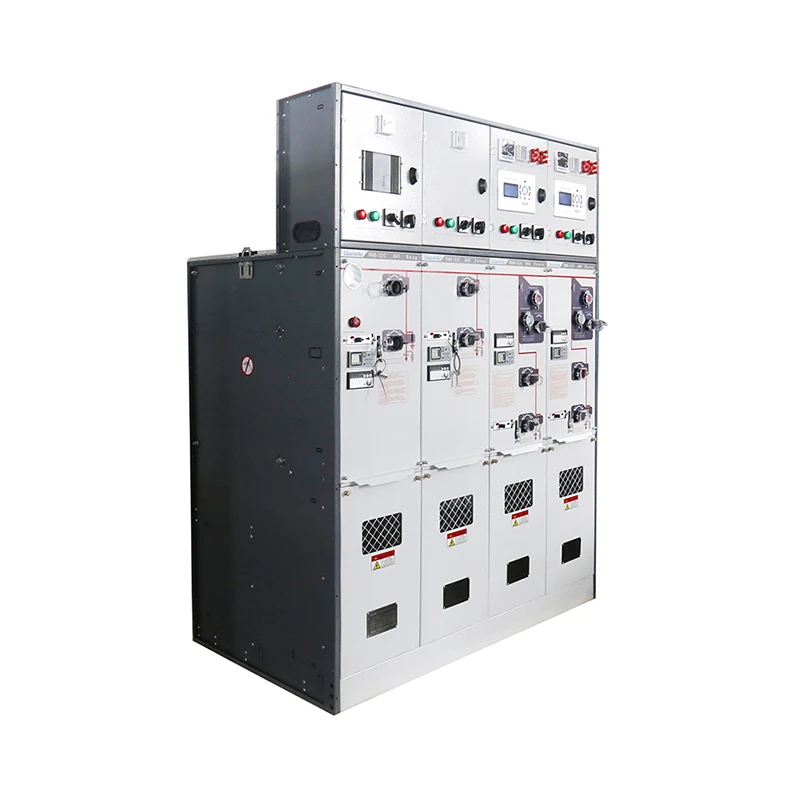

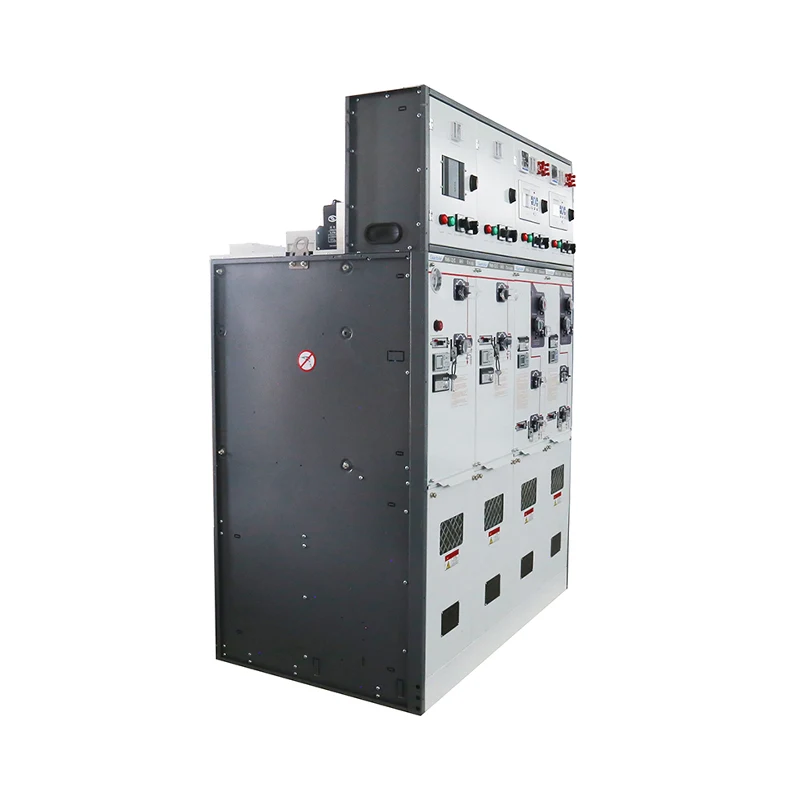

12KV SF6 ガスメタルリングネットワーク開閉装置

専門メーカーとして、JUCEG 12KV SF6 ガスメタルリングネットワークスイッチギアを提供したいと考えています。また、最高のアフターサービスとタイムリーな納品を提供します。12KV SF6 ガススイッチギヤの完全密閉構造と SF6 ガス絶縁技術により、過酷な環境でも機器の安定した動作が保証されます。 SF6ガス絶縁は性能が安定しており、機器の長寿命化とメンテナンスの負担軽減を実現します。機械的インターロック装置と保護レベルにより、操作の安全性が確保され、誤操作が防止されます。モジュラー設計は柔軟な構成と拡張をサポートし、さまざまな配電要件に対応します。

お問い合わせを送信

製品説明

JUCEGは、中国の12KV SF6ガスメタルリングネットワークスイッチギヤの専門的な研究開発および製造工場として、量産、厳格なISO品質管理、およびOEM/ODMサービスを専門としています。12KV SF6スイッチギヤ（以下、「リングメインユニット」と呼びます）は、JUCEG Electric社によって設計および開発された新製品です。海外の先進的な最新技術を導入。製品の技術指標はIEC62271-200およびGB3906の基準に達しています。この製品は、小型、軽量、操作の柔軟性、メンテナンスの利便性、品質の安定性と信頼性を特徴としており、完全なインターロック保護機能とIP3X保護等級を備えているため、商用電源再構築に最適な製品です。この製品は主に、エネルギーの受配用の 50Hz 三相 AC ネットワークに適用されます。

主に都市部の電力網の建設および改修プロジェクトに適用されます。産業および鉱業企業、高層ビルおよび公共施設。配電用。ループ電源装置または終端装置として電気機器の制御および保護。プリロードされた変電所にも設置できます。

作業環境

1.標高：海抜2500メートルを超えないこと。

2.周囲温度：-25℃〜+45℃、最高温度は25℃を超えないでください。

3.周囲湿度: 日平均 RH ≤ 95%;月平均RH ≤ 90%

4.地震の強さ: ≤ 8°;

5.可燃性、爆発性、重大な汚染がなく、化学腐食や激しい振動がありません。

12KV SF6 Gas Metal Ring Network Switchgear

技術的パラメータ

S/N	アイテム		ユニット	データ
1	定格電圧		KV	12、24、33、40.5KV
2	定格電流		A	630
3	定格周波数		Hz	50
4	定格短時間耐電流		か	20
5	定格短絡時間		S	4
6	定格耐電流（ピーク）		か	50
7	接地スイッチの定格短絡時間		S	4
8	接地開閉器の定格短絡耐電流（ピーク）		か	50
9	定格絶縁レベル	1min電源周波数耐電圧（実効値）	KV	(相-相、相-アース) 42; (骨折) 48
9	定格絶縁レベル	雷インパルス耐電圧（ピーク）	KV	相-相、相-アース) 75; (骨折) 85
10	SF6定格圧力（20℃ゲージ圧0）		メガパスカル	0.04
11	年間のSF6漏洩率			1%
12	保護等級			IP3*
