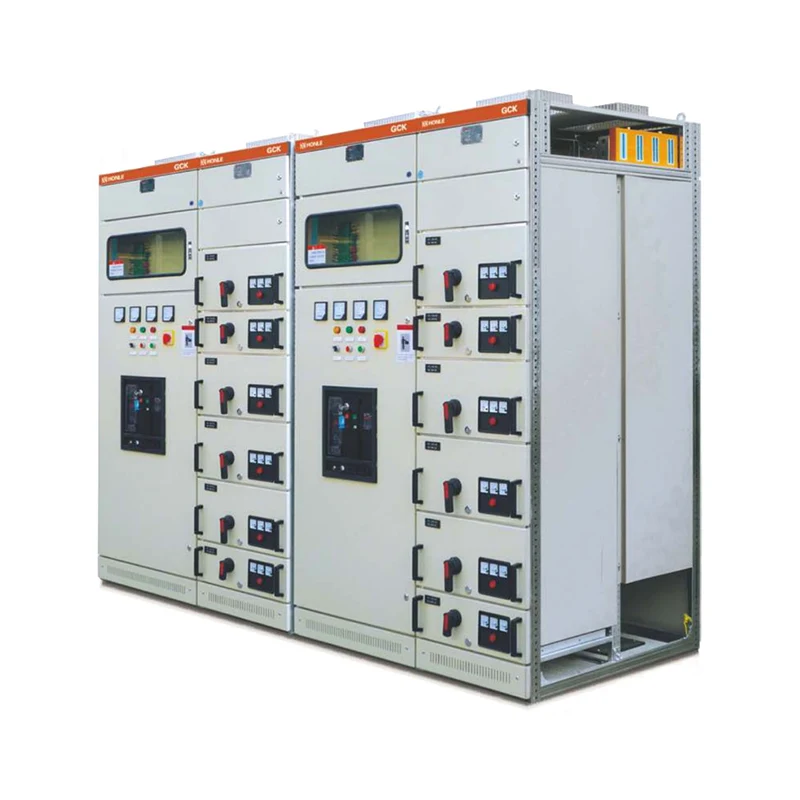

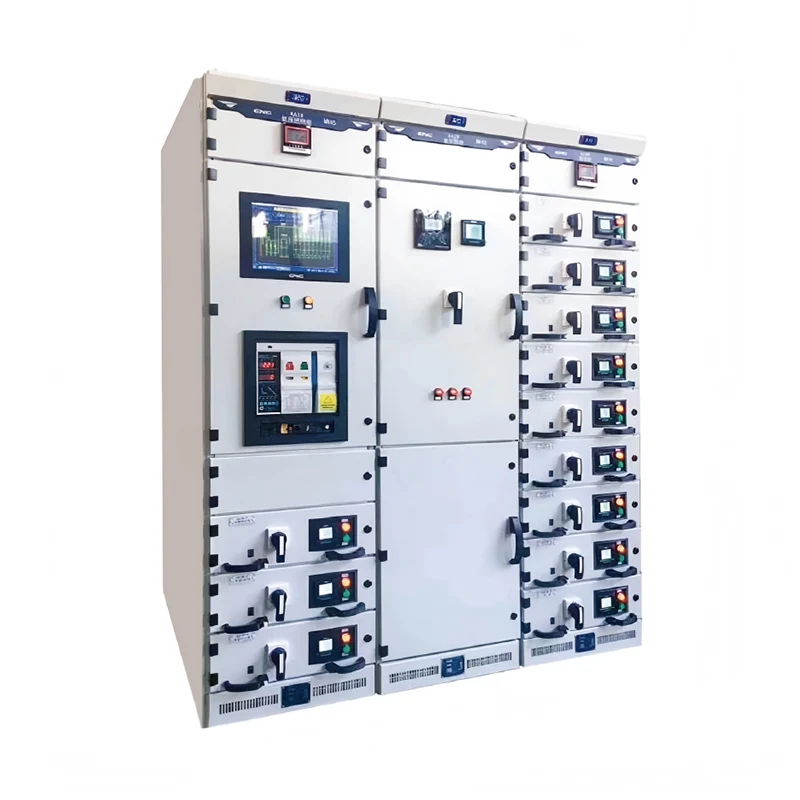

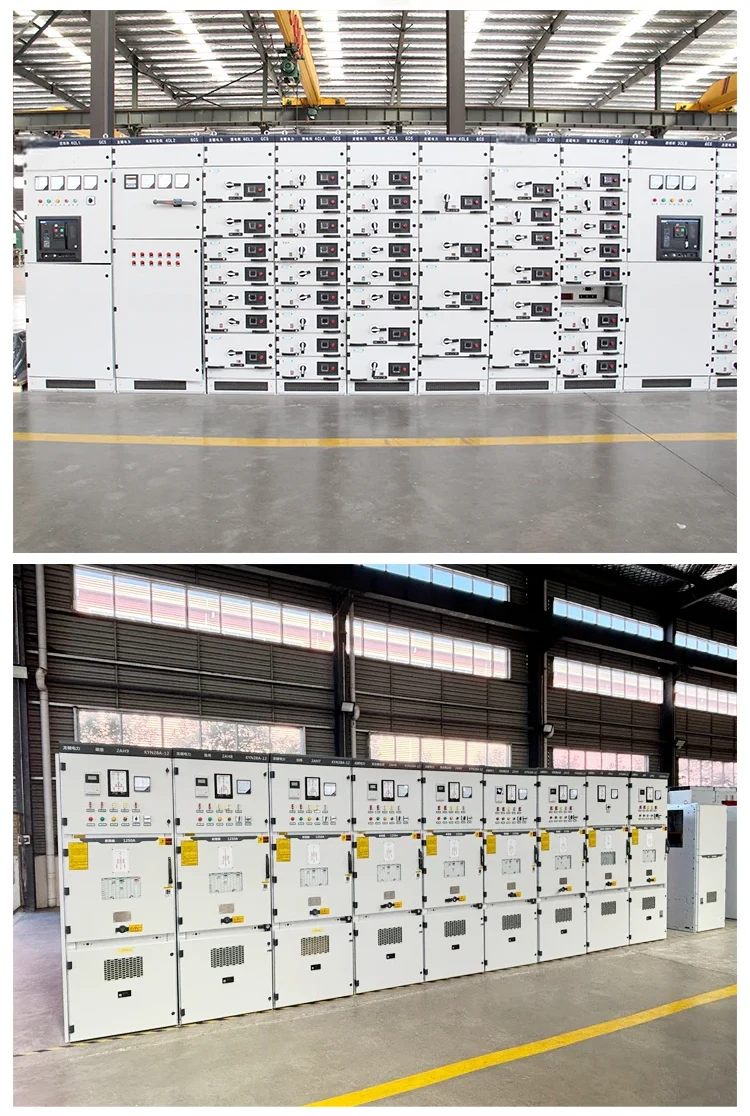

GCK 低電圧引込み式開閉装置

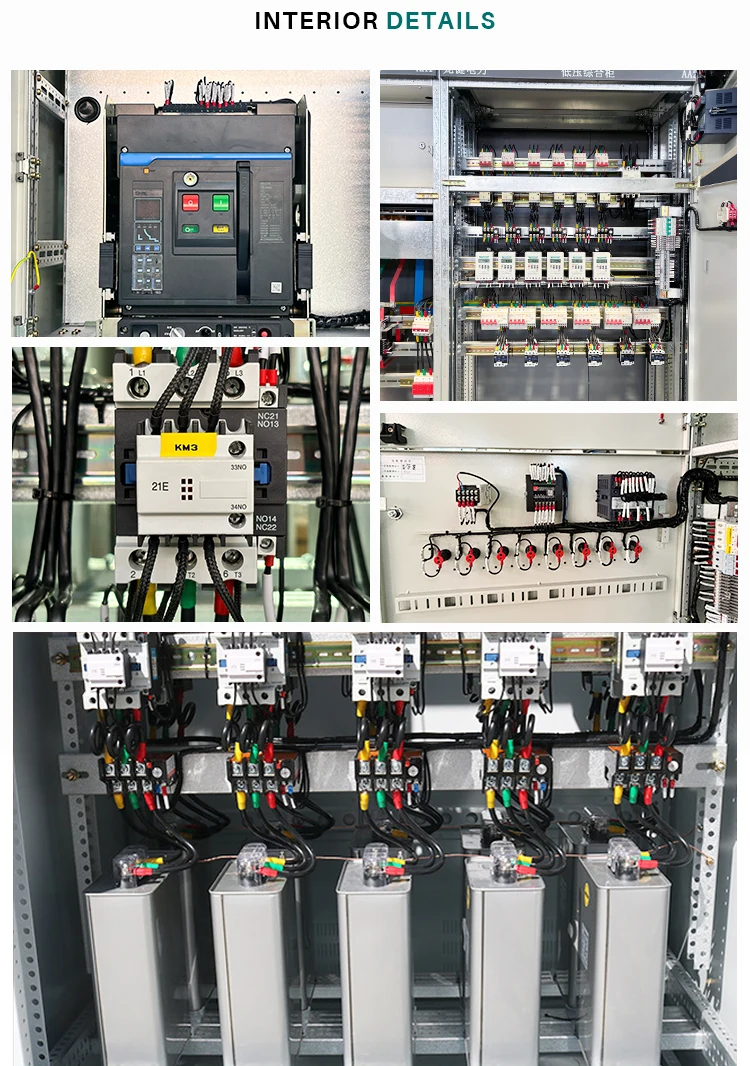

当社の工場からJUCEG GCK低電圧引込み式スイッチギヤを安心してご購入いただけます。結合アセンブリ構造が採用されており、キャビネットフレームのすべてのコンポーネントがネジで接続されているため、溶接変形や応力が回避され、精度と標準化レベルが向上しています。キャビネットは、バスバー室、機能ユニット室、ケーブル室の 3 つの独立したセクションに分かれており、事故の拡大を効果的に防止し、ライブメンテナンスを容易にします。保護レベルはIP30/IP40に達します。ドロワーユニットにはメカニカルインターロックシステムを搭載しており、ライブメンテナンスをサポートします。 GCK 低電圧引出式スイッチギヤの主回路プラグは、密閉用の難燃性エンジニアリングプラスチックハウジングを採用しており、引出を引き出すとバルブ構造が自動的に閉まり、操作の安全性が確保されています。機能ユニット（ドロワー）の抜き差しはレバー操作で簡単、確実に行えます。ドロワーユニットと扉はメインスイッチの操作機構により機械的に連動します。メインスイッチが閉の状態では扉が開かないため、電気機器のメンテナンスが安全に行えます。これらのコンポーネントは、高い汎用性、優れた適用性、および高い標準化レベルを備えています。引出しユニットの高さがモジュール化されており、必要に応じて簡単に組み合わせ・拡張が可能です。

技術仕様

定格電圧：AC380V、660V

定格電流：水平バスバー最大4000A、垂直バスバー最大1600A

定格短期耐電流：実効値50kA、80kA、ピーク値105kA、176kA

保護等級：IP30、IP40

GCK 低電圧引込み開閉装置の周囲の気温は +40℃ 以下、-5℃ 以上 (一部の製品は -25℃ まで低下する場合があります)、24 時間以内の平均温度は +35℃ 以下です。相対湿度は最高温度 +40℃ で 50% を超えませんが、温度が低くなると相対湿度が高くなることがあります。

標高は 2000m を超えません (一部の製品では 1000m を超えないことが必要です)。汚染等級 3。

取扱説明書

1. インストール:

設置前に、GCK 低電圧引出式開閉装置が損傷していないか、濡れていないかを確認する必要があります。また、梱包リストに従って、不足部品や輸送中の破損がないかを確認してください。

スイッチ キャビネットは、清潔で乾燥した換気の良い場所に設置する必要があります。腐食性ガス、蒸気、爆発性粉塵のある場所への設置は避けてください。

設置中は、製品の設置および操作マニュアルに従って、正しい設置順序と設置品質が基準を満たしていることを確認してください。

スイッチキャビネットを分割して組み立てる場合は、キャビネット間の接続がしっかりと確実に行われるように、ボルトを使用して接続穴を締めてください。

2. 操作:

運転前に、配電盤内の電気機器や配線が図面の要求に適合しているか、端子に番号が刻印されているか、配線がきちんと確実に行われているかを確認してください。

操作中は、機器の損傷や人身傷害を引き起こす可能性のある誤った操作を避けるため、操作手順を厳密に従ってください。

ドロワーユニットの抜き差しは安全のためメインスイッチが開の状態で行ってください。

操作機構とドアの間には機械的インターロック装置があります。メインスイッチが開いているときのみドアを開けることができるため、電気機器のメンテナンスや交換が容易になります。

3. メンテナンス:

GCK 低電圧引込み式開閉装置を定期的に清掃および検査して、機器の表面が清潔でほこりがないこと、および電気機器の接点が良好な状態であることを確認してください。

機械的インターロックおよび電気的インターロックの信頼性を定期的に確認し、装置の安全な動作を確保してください。

機器の正常な保護機能を確保するために、すべてのメーターとリレーが正しく動作するかどうかを定期的にチェックおよびテストしてください。

スイッチキャビネットの接地装置を定期的に検査およびテストして、接地装置がしっかりしていて信頼性が高いことを確認してください。
