コア型乾式電源トランス

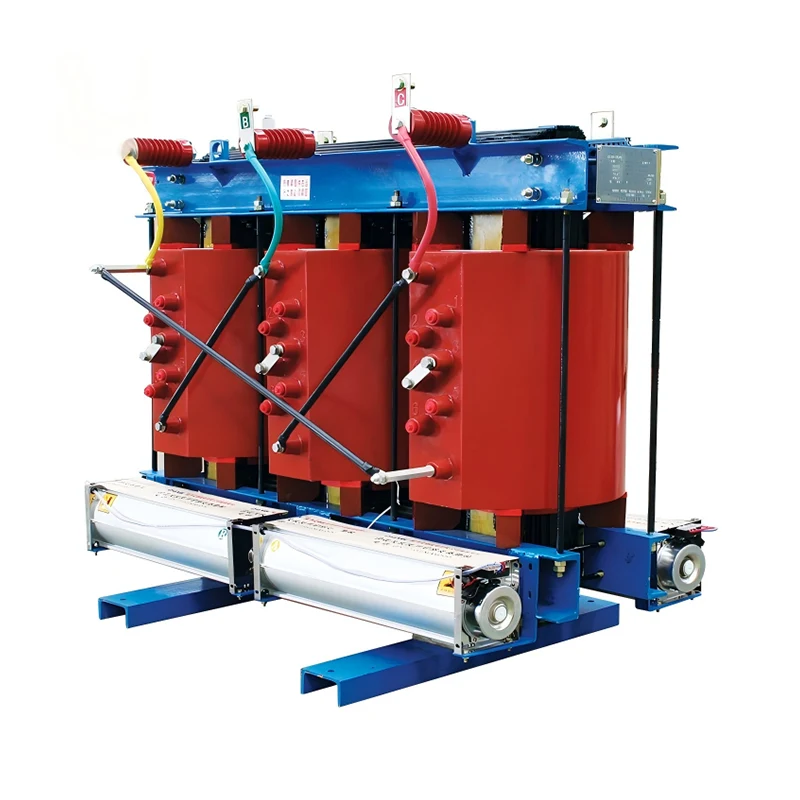

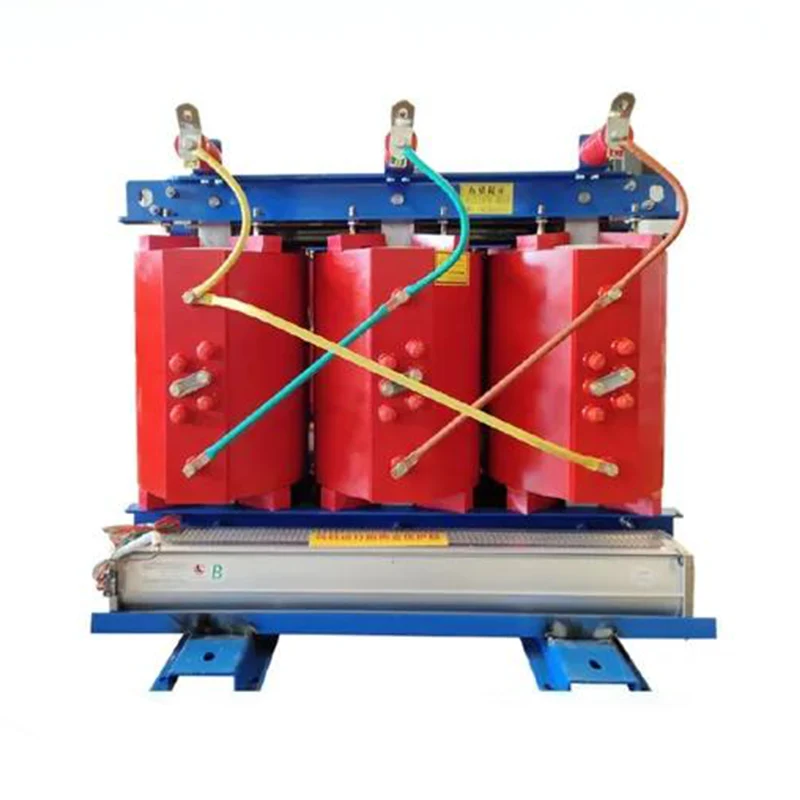

当社は専門メーカーとして、JUCEG コアタイプ乾式電源トランスを提供したいと考えています。そして、最高のアフターサービスとタイムリーな納期を提供します。ハート型鉄心構造を採用しており、鉄心柱とヨークが閉磁路を形成し、巻線が鉄心柱の周りにスリーブされています。鉄心は通常、無負荷損失や無負荷電流を低減するために、高磁気伝導性の高品質方向性冷間圧延珪素鋼板を積層して作られます。鉄芯の表面を特殊樹脂でコーティングし、湿気や錆を防ぎ、作動音も軽減します。巻線はエポキシ樹脂の注型または含浸絶縁で処理され、優れた電気的性能と機械的強度を備えた高強度のグラスファイバー構造を形成します。電気絶縁を高めるために高電圧巻線と低電圧巻線の間に絶縁管が配置され、巻線の安定性と信頼性を確保するためにコイルを拘束するためにスペーサー ブロックとサポート プレートが使用されます。コア型乾式電源変圧器は、主に空気対流または強制空冷によって放熱します。自然空冷(AN)を使用する場合、変圧器は定格容量で長時間連続運転が可能です。強制空冷(AF)使用時は、ファン数の増加により放熱効率が向上し、トランスの出力容量を50%アップすることができ、断続的な過負荷運転や緊急事故による過負荷運転に最適です。

乾式変圧器の種類:

1.キャスト樹脂乾式変圧器（CRT）：

エポキシ樹脂を使用して巻線をカプセル化し、湿気、ほこり、腐食、その他の環境要因から保護します。

非吸湿性、非引火性、メンテナンスフリーの性質により、高湿度の場所、屋内設置、火災の危険性のある場所に適しています。

定格は 25 kVA ～ 12,500 kVA、絶縁クラスは F (温度上昇 90°C) です。

2.真空圧力含浸変圧器 (VPI):

真空および圧力下でクラス H ポリエステル樹脂を巻線に含浸させ、絶縁体のエアギャップや空隙を排除します。

機械的強度、絶縁耐力、熱安定性を高めます。

堅牢な構造、耐湿性の筐体、低い熱膨張係数により、屋外設置、地震イベント、温度変動に適しています。

技術データ

利点

優れた電気絶縁性能：コア型乾式電源変圧器は含浸後、巻線内部にエポキシ樹脂を十分に浸透させることができ、絶縁材間の隙間を埋め、全体の絶縁性能を高めます。含浸された巻線絶縁層は均一かつ緻密であるため、局所放電のリスクが軽減され、変圧器の信頼性が向上します。

機械的強度の向上：含浸後、エポキシ樹脂が巻線と密接に固化し、一体構造を形成し、巻線の機械的強度と耐振動性が向上します。含浸処理により断熱材の位置を固定し、振動や温度変化による緩みやずれを防ぎます。

耐湿性・耐カビ性：含浸処理により巻線表面に緻密な保護膜を形成し、湿気の侵入を効果的に防ぎ、断熱材の湿気やカビを防ぎます。防湿・防カビ処理により、変圧器の絶縁材料の寿命を延ばし、絶縁劣化による故障を低減します。

放熱性能の向上：コア形乾式電源変圧器の含浸処理により、絶縁材間の隙間を埋め、空気層を減らし、熱伝導効率を向上させ、巻線の放熱を助けます。合理的な通気設計と組み合わせることで、含浸乾式変圧器は良好な放熱性能も実現できます。

コストパフォーマンス：注型タイプに比べ、含浸処理によりエポキシ樹脂材料の使用量が少なくて済む場合があり、材料費を削減できます。含浸処理は、さまざまな形状やサイズの巻線に適しており、プロセスの柔軟性が高く、多様なニーズに対応できます。
