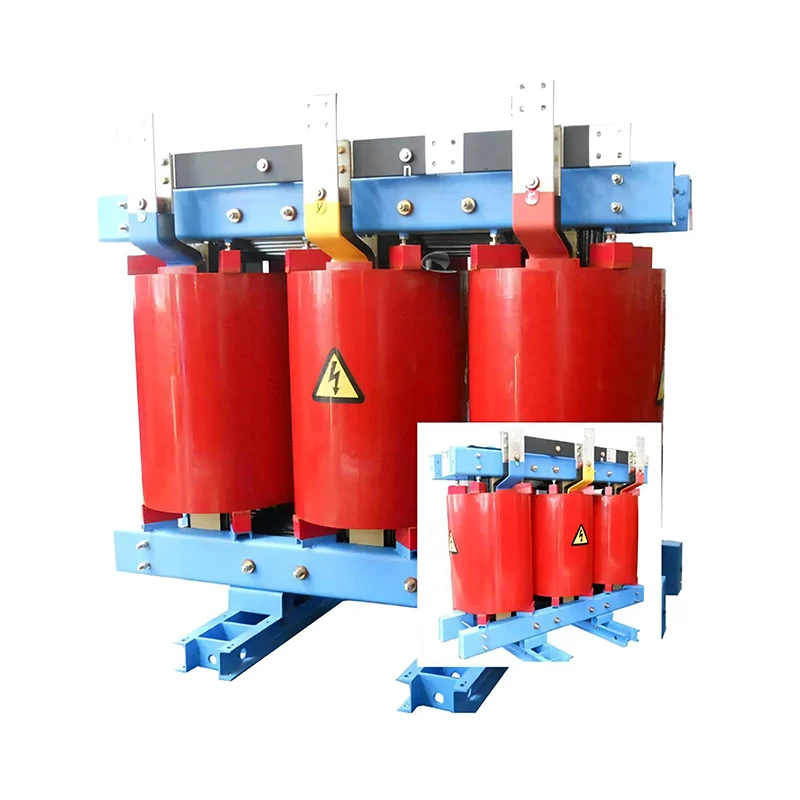

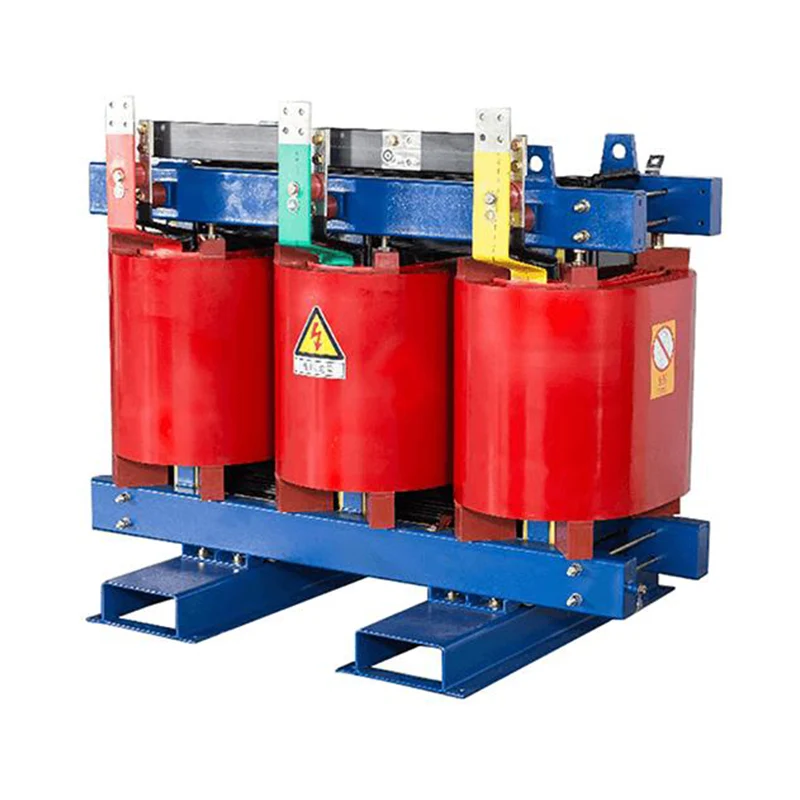

400KVA 鋳造樹脂変圧器

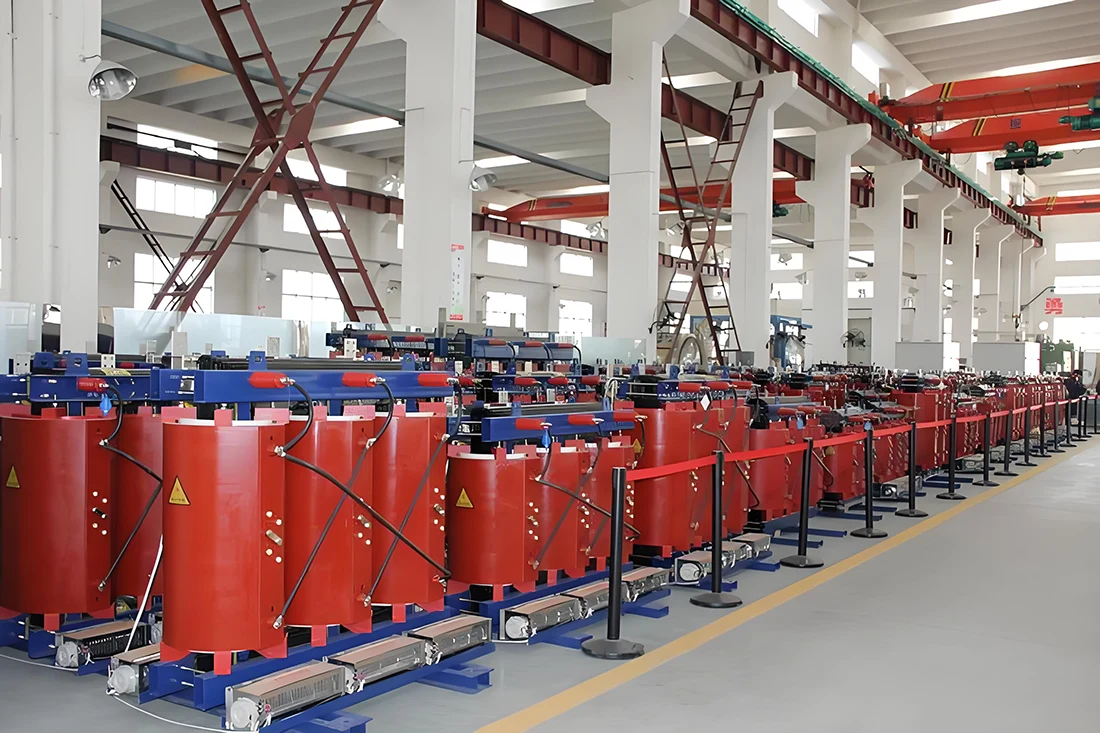

厳格なISO品質管理による大量生産に特化した中国JUCEG工場で、OEM/ODMサービスを提供しています。400KVAキャストレジン変圧器は、エポキシ樹脂キャストプロセスを使用して製造される、定格容量400KVAの乾式変圧器です。防火、防爆、耐湿性の要求が高い場所で広く使用されています。

お問い合わせを送信

製品説明

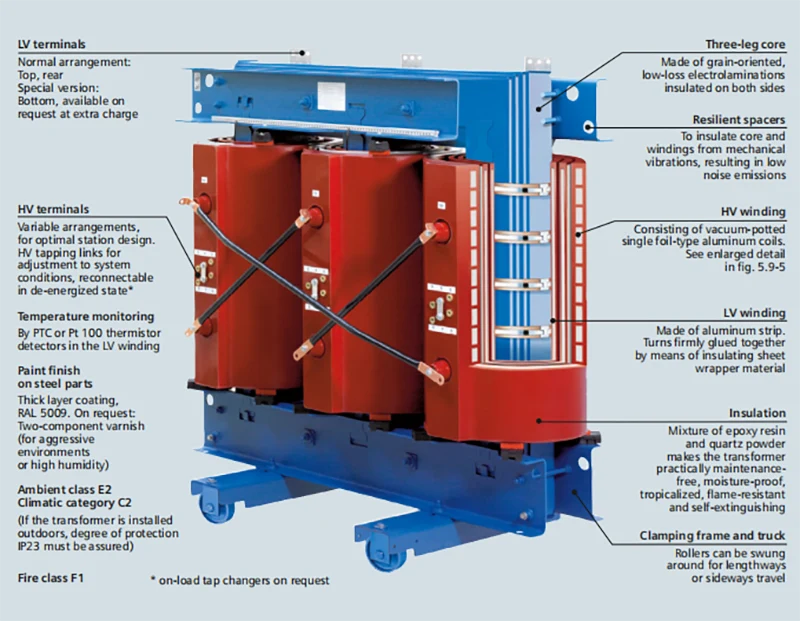

工場直送の 400KVA 鋳造樹脂変圧器の卸売 - 大量注文の場合は 50% オフ。巻線はエポキシ樹脂鋳造プロセスを使用してエポキシ樹脂で完全に封止され、非常に高い絶縁強度を持つ緻密な絶縁層を形成します。これにより、絶縁破壊や局所放電を効果的に防止できます。エポキシ樹脂の誘電正接値（tanδ）が極めて低いため、エネルギー損失が低減され、トランスの効率が向上します。注いだ後にキャストされたエポキシ樹脂は、高強度のガラス繊維強化プラスチック構造を形成し、短絡電流の衝撃、機械的振動、輸送中の衝突に耐えることができ、巻線を損傷から保護します。 400KVA 鋳造樹脂変圧器は優れた耐クラック性能を備えており、温度変化が大きい環境でも構造の完全性を維持し、絶縁層のクラックとそれに伴う絶縁破壊を防ぎます。鋳造プロセスにより、巻線がエポキシ樹脂で完全に密閉され、湿気、塵、腐食性ガスの侵入を効果的に防ぎ、変圧器の耐用年数を延ばします。化学工業や冶金工業などの腐食環境や、湿気の高い沿岸地域や地下に適しています。

400KVA Cast Resin Transformer

トランスの種類	レジンキャストドライタイプ
モデル	SCB10-50/10
フェーズ数	三相
巻取りタイプ	2巻
巻線材	アルミニウム/銅
定格容量	50kVA
高電圧	10/11kV
低電圧	0.4kV
タッピング範囲	±2x2.5%
インピーダンス電圧	4%
負荷損失(120℃)	1kW
無負荷損失	0.27kW
無負荷電流	2%
頻度	50/60Hz
接続グループ	Yyn0/Dyn11
冷却方法	ANAF
絶縁クラス	F
サーマルクラス	F1
保護レベル	IP00/IP20/IP30
気候クラス	C2
環境教室	E2
温度上昇	100K
操作高度	≤1000m
サイズ	950×750×915mm
重さ	575kg

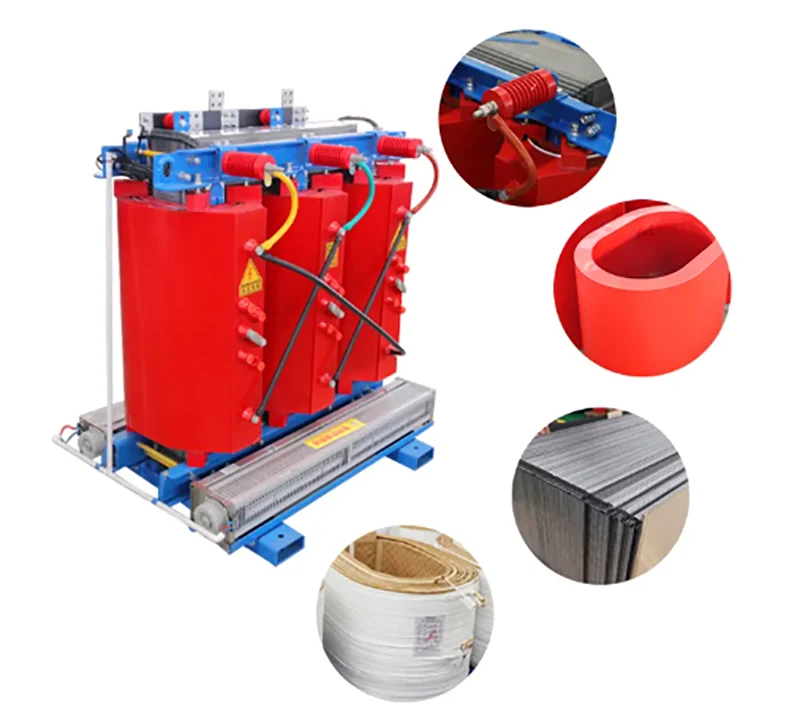

400KVA Cast Resin Transformer

1.H グレードの絶縁

SG10 シリーズ電源トランスは、H グレードの絶縁を実現するために優れた素材と新技術を使用しており、最大 180 °C の周囲温度でも確実に使用でき、トランスの主要部分は最大 220 °C まで耐えることができます。

2.Safety

SG10シリーズ電源トランスは難燃性・防湿性を備えた絶縁材を使用しており、可燃物はエポキシ樹脂トランスのわずか10％です。 800℃で長時間燃焼しても有毒ガスの発生がありません。

3.Reliable

SG10 シリーズ電源トランスは、特殊なコイル設計と技術を使用して、防湿、防カビ、耐炎性を実現しています。部分放電することなく高い熱衝撃に耐えることができます。

4.強力な過負荷能力

SG10シリーズ電源トランスは120%の定格容量を維持できます。強制空冷なしでIP23の下で長時間稼働できます。

400KVA Cast Resin Transformer

技術仕様

35KV級三相エポキシ樹脂乾式変圧器技術資料

定格電力 (KVA)	高電圧 (KV)	低電圧 (KV)	繋がりシンボル	負荷時損失 (W)	無負荷電流 (%)
50	20 22 24 または他の人	0.4	ダイナ11 YNyn0	1300	2.4
100				2100	2.2
160				2600	1.8
200				3100	1.8
250				3600	1.6
315				4300	1.6
400				5100	1.4
500				6100	1.4
630				7200	1.2
800				8700	1.2
1000				10300	1.0
1250				12150	0.9
1600				14600	0.9
2000				17250	0.8
2500				20400	0.8
5000				35800	0.7

20KV級三相エポキシ樹脂乾式変圧器技術資料

定格電力 (KVA)	高電圧 (KV)	低電圧 (KV)	繋がりシンボル	負荷時損失 (W)	無負荷電流 (%)
50	20 22 24 または他の人	0.4	ダイナ11 YNyn0	1300	2.4
100				2100	2.2
160				2600	1.8
200				3100	1.8
250				3600	1.6
315				4300	1.6
400				5100	1.4
500				6100	1.4
630				7200	1.2
800				8700	1.2
1000				10300	1.0
1250				12150	0.9
1600				14600	0.9
2000				17250	0.8
2500				20400	0.8
5000				35800	0.7

10KV級三相エポキシ樹脂乾式変圧器技術資料

定格電力 (KVA)	高電圧 (KV)	低電圧 (KV)	繋がりシンボル	負荷時損失 (W)	無負荷電流 (%)
50	6 6.3 6.6 10 10.5 11 13.2 または他の人	0.4	ダイナ11 YNyn0	990	2
100				1570	1.8
160				2120	1.4
200				2520	1.4
250				2750	1.4
315				3460	1.2
400				3980	1.2
500				4880	1.2
630				5870	1
800				6950	1
1000				8120	0.8
1250				9690	0.8
1600				11730	0.8
2000				14450	0.6
2500				17170	0.6
5000				34600	0.5
