35kV欧州ボックス型変電所

厳格なISO品質管理による大量生産に特化した中国JUCEG工場。欧州規格 (IEC 1330 や GB/T 17467-1998 など) に準拠しています。 35kV 欧州ボックス型変電所は、高レベルの保護 (IP54 以上)、コンパクトな構造、柔軟な設置を特徴としており、都市配電ネットワーク、工業団地、新エネルギー統合シナリオで広く使用されています。

お問い合わせを送信

製品説明

工場直送の 35kV ヨーロッパボックス型変電所の卸売 - 大量注文は 50% オフ。コンパクトな設計により、床面積が従来の土木変電所の 1/5 ～ 1/10 に抑えられ、都市空間が限られた地域に適しています。例えば、35kV機器の屋外設置と10kV機器の屋内設置を組み合わせた場合、同規模の従来の統合自動変電所と比較して40%～50%の投資を削減できます。高圧室と変電室は独立して分離されており、故障拡大のリスクを軽減します。接地スイッチはメインスイッチと機械的に連動しており、メンテナンスの安全性を確保しています。変圧器には油面計、温度計、圧力計が装備されており、稼働状況をリアルタイムに監視できます。工場プレハブ生産で、現場では基礎工事と設備接続のみで工期が2～4週間に短縮されます。 35kV 欧州ボックス型変電所のモジュール設計は、低電圧送電回路や補償容量の追加など、柔軟な拡張をサポートします。 -40℃から+40℃までの極端な温度に適応し、塩水噴霧試験や高温・低温試験などの厳しい試験に合格します。動作音は55dB未満で、住宅地の環境保護要件を満たしています。

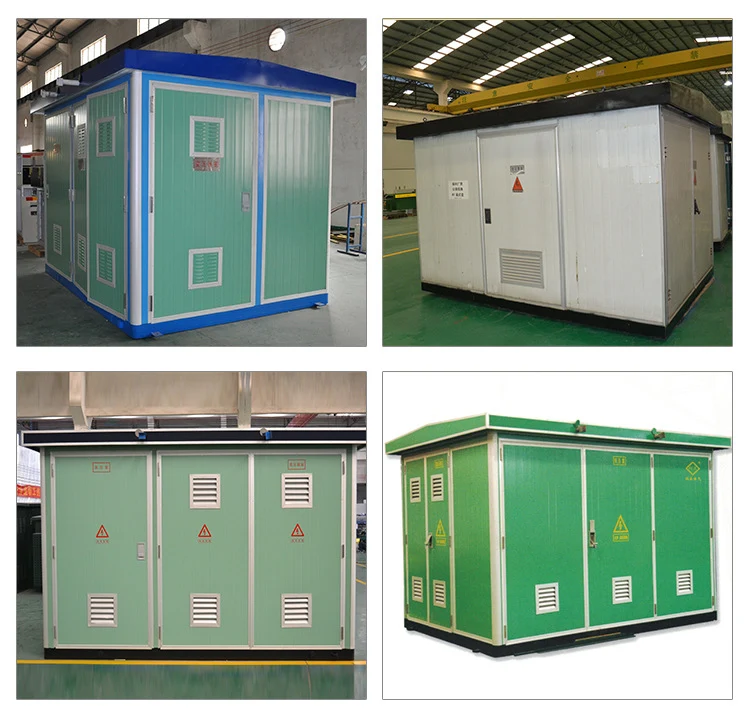

35kV European Box Type Substation

仕様

定格電力 (KVA)	損失(W)		寸法(mm)			重量(kg)
定格電力 (KVA)	無負荷損失(W)	負荷時損失(W)	W	D	H
75KVA	180	1250	1390	910	1430	645
150KVA	280	2200	1510	980	1530	989
300KVA	480	3650	1660	1080	1680	1415
500KVA	680	5100	1810	1160	1790	1905
750KVA	980	7500	2030	1300	2030	2755
1000KVA	1150	10300	1651	1549	1854	3235
1500KVA	1640	14500	2210	1470	2150	5835
2000KVA	2160	20645	2380	1600	2220	6430
2500KVA	2680	27786	3070	1650	2330	8865
3000KVA	3300	30300	3260	1850	2460	11300
3750KVA	4125	37875	4080	2060	2680	14400
