1250kVA 欧州ボックス型変電所

JUCEGは、中国の1250kVAヨーロッパボックス型変電所の専門的な研究開発および製造工場として、量産、厳格なISO品質管理、OEM/ODMサービスを専門としています。ヨーロッパボックス型変電所は、中～大容量の組み立て済み配電機器です。欧州ボックス型変電所は、工場で準備された鋼構造ボックス内に高圧開閉装置、変圧器、低圧配電装置および補助機器を統合しています。 1250kVA 欧州ボックス型変電所は、都市送電網、工業団地、商業ビル、新エネルギープロジェクトでの配電に適しています。この容量は標準仕様であり、YBW/YBP シリーズ製品に一般的に見られ、10kV ～ 35kV の範囲の電圧レベルをサポートします。

ヨーロッパのボックス型変電所とは何ですか?

European Box-Type Substation は、密閉された金属筐体内に高電圧開閉装置、配電変圧器、低圧配電装置を統合した、事前に組み立てられた配電機器のセットです。ヨーロッパで生まれ、世界中で広く使用されています。その設計コンセプトは、モジュール化、コンパクトさ、高い保護性、環境適応性を重視しており、都市の電力網のアップグレード、新しいエネルギーの統合、産業用電源などのシナリオに適しています。

コアの定義と構造特性

-欧州のボックス型変電所は、従来の変電所の高電圧室、変圧器室、低圧室を1つ以上の標準的なコンテナ状の筐体に統合した「ターンキー」タイプの電力設備で、迅速な導入と柔軟な再配置が可能です。

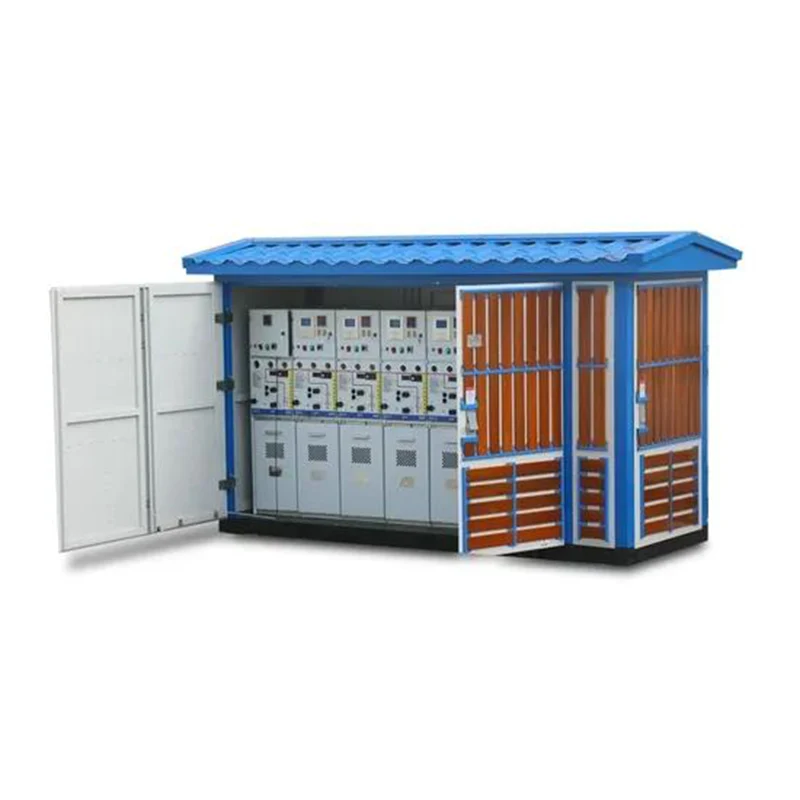

・レイアウトは「高圧キャビネット＋変圧器＋低圧キャビネット」の３部構成を採用し、各機能室が独立して独立しており、相互に干渉しません。

・従来の土木変電所と比較して、同容量でも面積が1/10～1/5とコンパクトな設計となっており、都市部のスペースが限られた地域に適しています。

- エンクロージャは通常、亜鉛メッキ鋼板または複合材料で作られており、保護レベルは IP44 ～ IP54 で、暴風雨、塩霧、粉塵などの過酷な環境に耐えることができます。

-1250kVAの欧州ボックス型変電所は、二重屋根カバー、断熱材、強制換気システムを採用し、-40℃～+40℃の極端な温度に適応し、機器の安定した動作を保証します。

-最適化された放熱エアダクトと騒音低減材料により、動作騒音は 55 dB 未満となり、住宅地の環境保護要件を満たします。

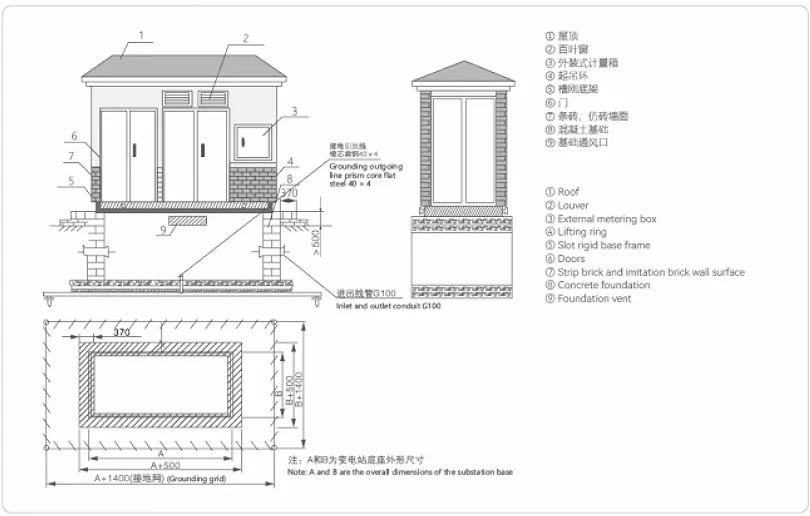

- エンクロージャの材質は、アルミニウム合金板、ステンレス鋼板、複合板、ガラス繊維強化セメント板などです。

- 変電所のベースは亜鉛メッキチャンネル鋼またはセメントで作られており、強い耐食性と十分な機械的強度を備えています。

- 屋根は二重構造を採用しており、断熱性、放射線防護、換気効果に優れています。

・変電所の各区画は鉄板で仕切られ、独立した小部屋を形成している。各コンパートメントには照明設備が備わっています。変圧器室上部には変圧器室の温度を調整するための自動排気装置が装備されています。

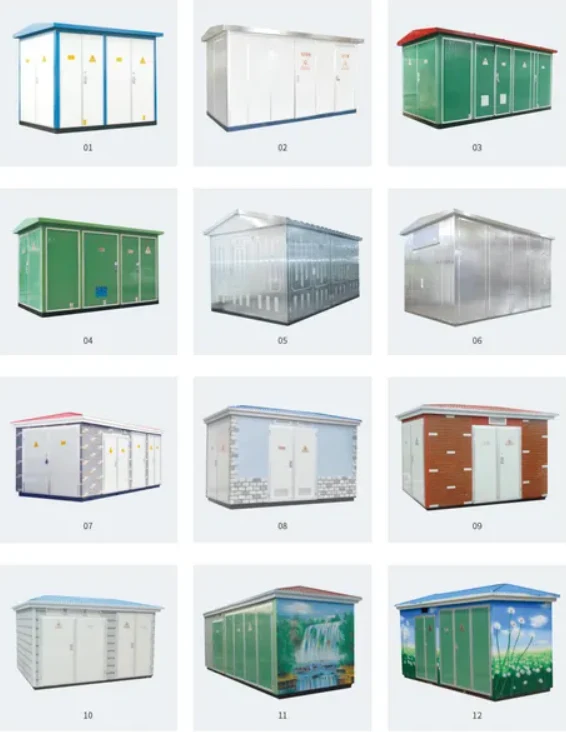

- 変電所の色は、周囲の環境に合わせてカスタマイズできます。

・変圧器は油入変圧器と乾式変圧器から選択可能です。

環境条件:

1. 高い周囲温度: +40℃

2. 低い周囲温度: -25℃

3. 24 時間以内の平均気温は 30 °C を超えてはなりません。

4. 高度: <1000m

5. 相対湿度 (RH) の基準: 1 日の平均 RH は 95% を超えません。月平均 AH は 90% を超えない

6. 水平加速度は 0.4 m/s2 以下、垂直加速度は 0.2 m/s3 以下です。

7. 設置場所：火気、爆発の危険性、化学腐食性ガスのない、換気の良い場所に設置してください。

8.設置場所の傾斜：5度以下

実装基準：

1. GB1094.1-2-2013 電源トランス

2. GB/T6451-2015 三相油入変圧器の技術パラメータと要件

3. GB1094.3-2017 電源トランス
