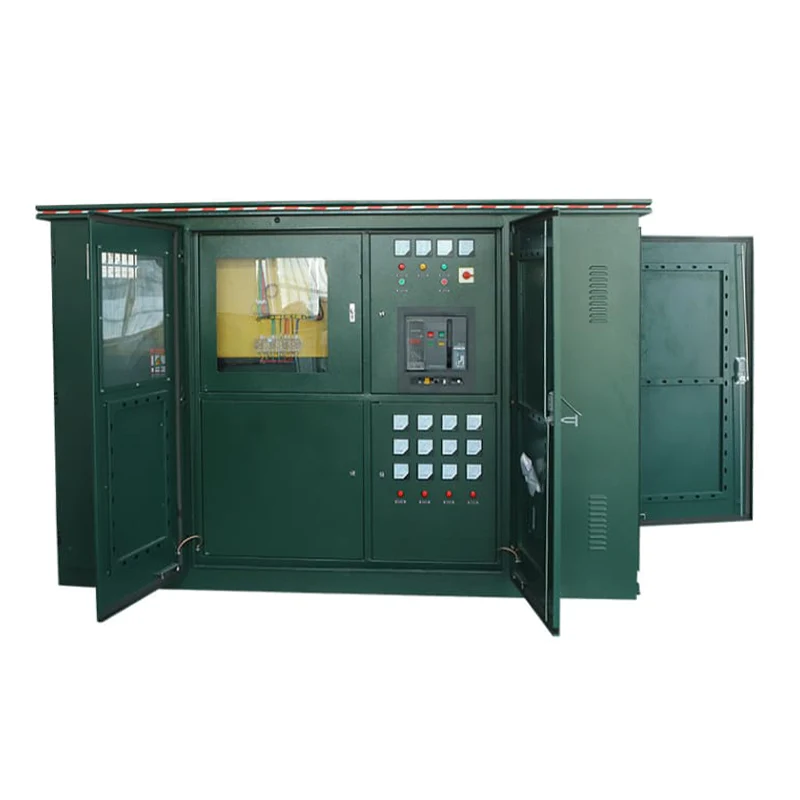

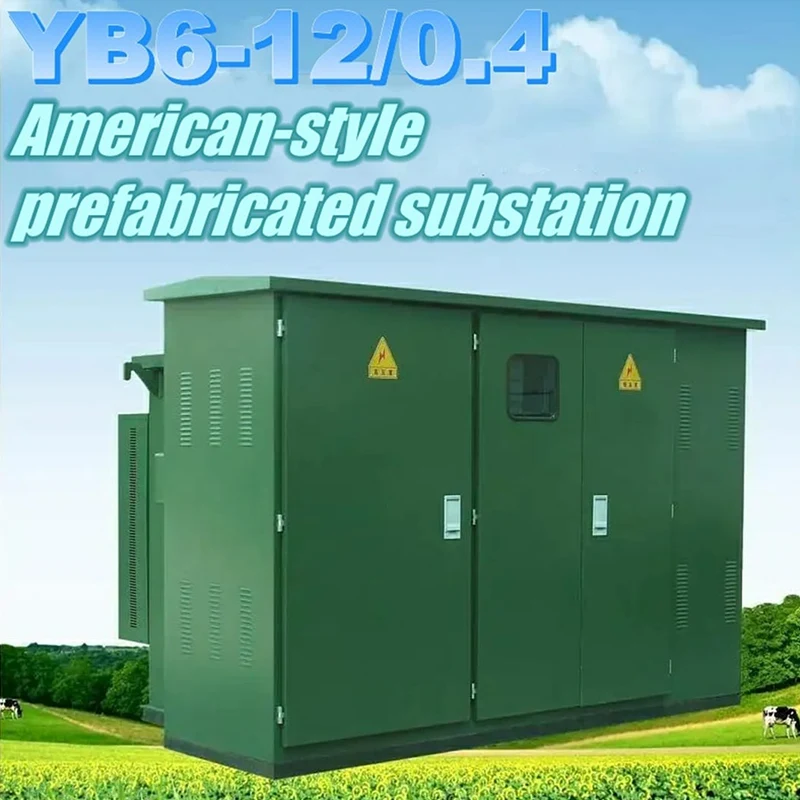

YB6 33kV アメリカのプレハブボックス変電所

プロの高品質 JUCEG YB6 33kV アメリカのプレハブボックス変電所メーカーとして、当社は最高のアフターサービスを提供します。設置面積が非常に小さいため、都市用途に非常に適しています。完全に絶縁および密閉された設計により、露出した通電コンポーネントが排除されます。デュアルヒューズ保護とリング/端子の柔軟性により、電源の連続性が向上します。従来の変電所と比較して、設置とメンテナンスのコストが低くなります。工場で事前に組み立ておよびテストされているため、現場での試運転に直接使用できます。 YB6 33kV American Prefabricated Box Substation は、インテリジェントなモニタリング、SCADA 統合、さまざまなシェル材料オプションなどの利点を提供します。

性能特性

1. 完全に絶縁され、完全に密閉されており、頻繁なメンテナンスの必要がなく、個人の安全を確実に保護します。

2. 欧州の同等品に比べ体積が1/3～1/5で高さが低く、コンパクトな構造です。

3. YB6 33kV アメリカのプレハブボックス変電所は、タンク内の変圧器油の汚染を避けるためにボックス型構造を採用できます。

4. 高電圧側はダブルヒューズのフルレンジ保護を使用し、コストを大幅に削減します。リングネットワークまたは端末として使用でき、200A の負荷電流でケーブルヘッドをすぐに取り外すことができます。

5.ボックス本体は断熱と放熱の機能を備えたハニカムタイプの二層複合板を使用しています。

6. 低圧側に電子式欠相保護装置を追加しました。システム内で異常な電圧が発生すると、主入力スイッチがすぐに切断されます。

7. 高電圧側には油入ロード スイッチまたは SF6 ロード スイッチが使用されており、電気的にアップグレードして配電ネットワーク自動化の基礎を築くことができます。

8. 油入 S9 またはそれ以上の優れた S11 シリーズ変圧器を使用します。

作業環境条件

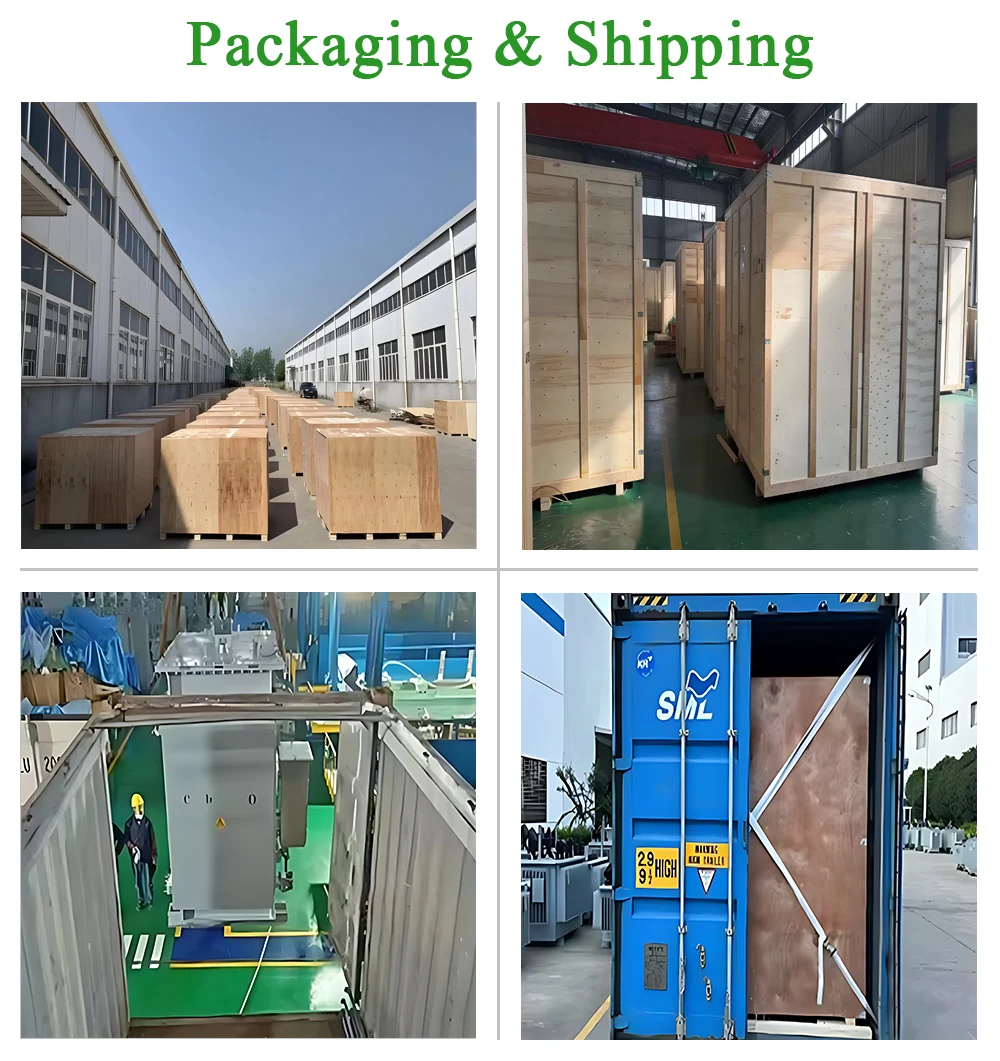

交通機関：

工場出荷の変電所には、オイル タンク内のオイル レベル ゲージに示されているように、25# (または 45#) の変圧器オイルが充填されている必要があります。輸送および取り扱いの際、変電所を逆さまにしたり裏返したり、部品をぶつけたり、強い振動を与えたりしてはなりません。

YB6 33kV アメリカのプレハブボックス変電所を現場で持ち上げて移動するときは、特別な注意を払う必要があります。吊り上げフックは石油タンクの吊り上げフックに取り付け、スチールワイヤロープで変電所の表面塗装を傷つけたり、変電所全体の重心が移動したり、傾いたり、落下したりしないように、ゆっくりと吊り上げを行ってください。

インストール:

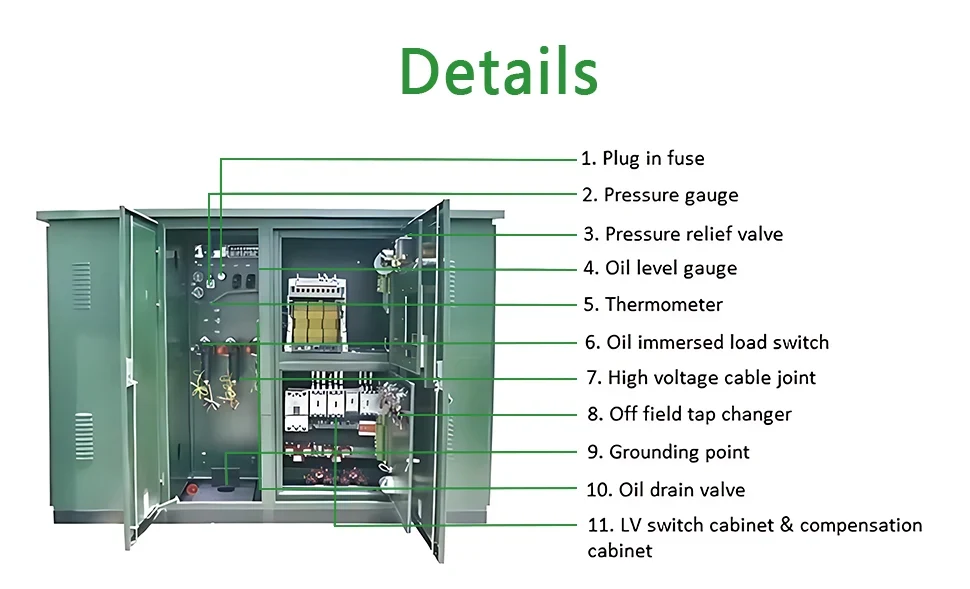

変電所を現場に設置する場合は、キャビネットの表面塗装の保護に注意を払う必要があります。圧力計、油面計、温度計、プラグインヒューズのハンドル、絶縁ブッシュ要素の衝突、亀裂等、ねじの緩みは厳禁です。

変電所の外側、キャビネットのドアの内側、絶縁ブッシュの表面から塵や埃をすべて取り除きます。

変電所の銘板データと製品証明書が注文書と一致しているかどうかを確認し、梱包リストに従って書類や予備部品が不足していないか確認してください。

変電所のケーブルおよび入出線の土木施工図を図に示します。

メンテナンス：

工場出荷品は厳密な組み立てと調整が行われており、性能への影響を避けるために取り付け時に分解する必要はありません。メンテナンスは以下の状況に限定されます。

変圧器油のサンプル分析を年に 1 回実施します。

油面が下がった場合は速やかに油を補充してください。オイルのグレードはタンク内のオイルと同じである必要があります。

ヒューズが切れた後は原因を特定し、ヒューズコアを交換する場合は、その仕様および型式に注意し、元の仕様および型式と同じである必要があります。
